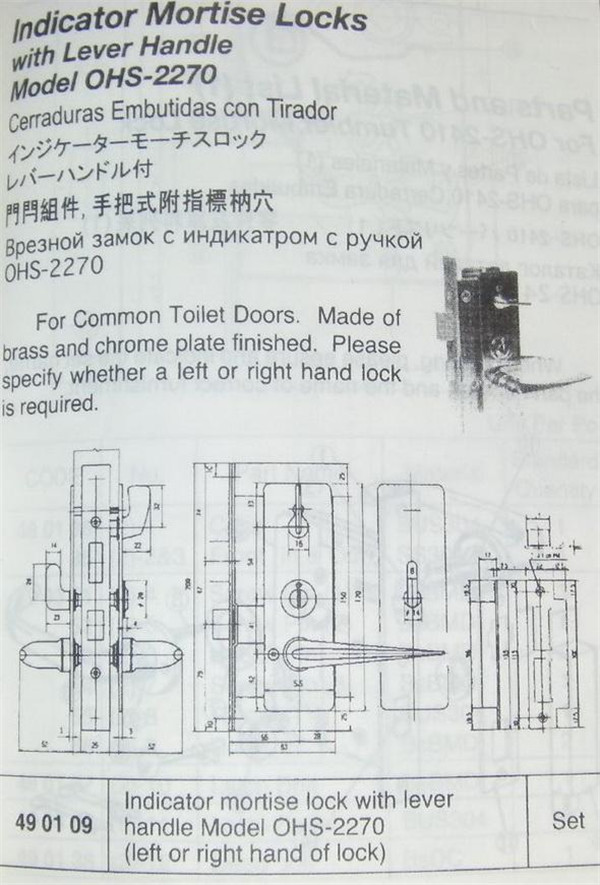

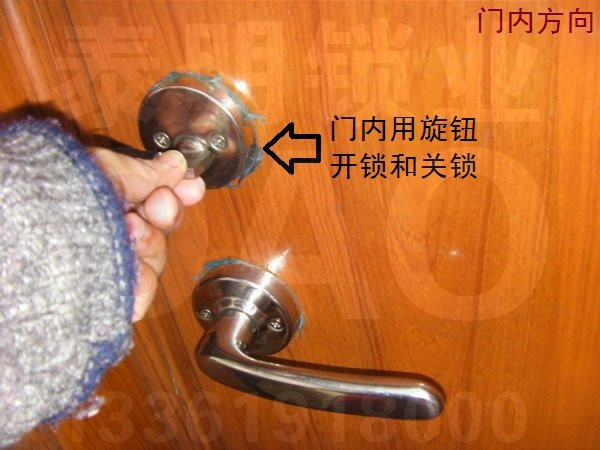

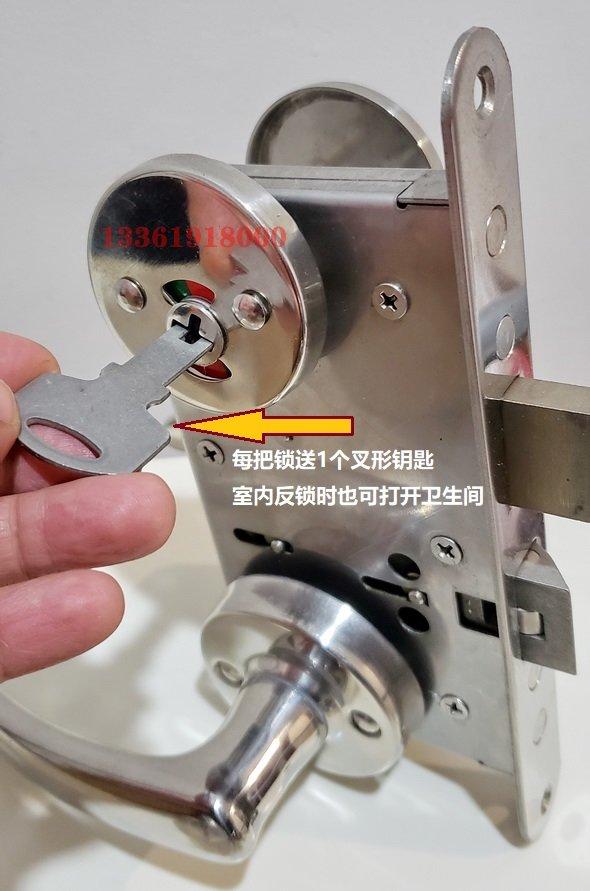

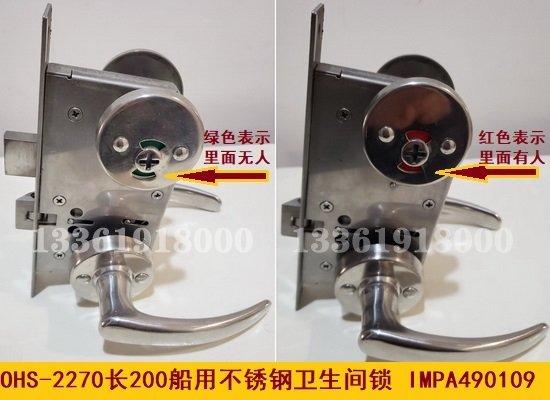

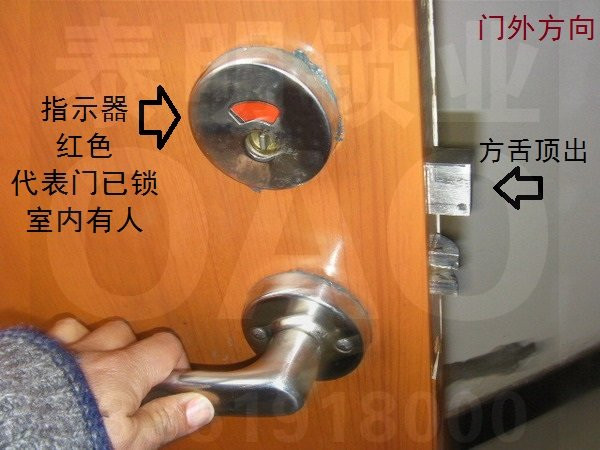

本鎖型号爲C4 OHS-2270船用鎖,IMPA船用物料手冊490109.可替代進口Ohshima原裝鎖。本鎖用于船上衛生間，盥洗室防火門。通過船用防火測試.鎖體及全部配件均爲304不鏽鋼，鑰匙全銅。鎖體總長度爲190mm和200MM二種,采用雙鎖舌，一斜舌，一方舌，斜舌起防風作用，方舌起鎖止啓閉作用。室外帶雙色指示器，紅色即爲有人，綠色即爲爲無人。室内帶旋鈕，若在室内將旋鈕轉90度，室外呈紅色顯示時，衛生間即被鎖止，執手不能開啓，但室外可使用随帶鑰匙插入指示器開啓整套鎖。該鎖适合厚度爲30-50MM的衛生間盥洗室防火門，具有安裝簡單使用方便的特點,适合各類船用,遊艇衛生間,盥洗室防火門使用.

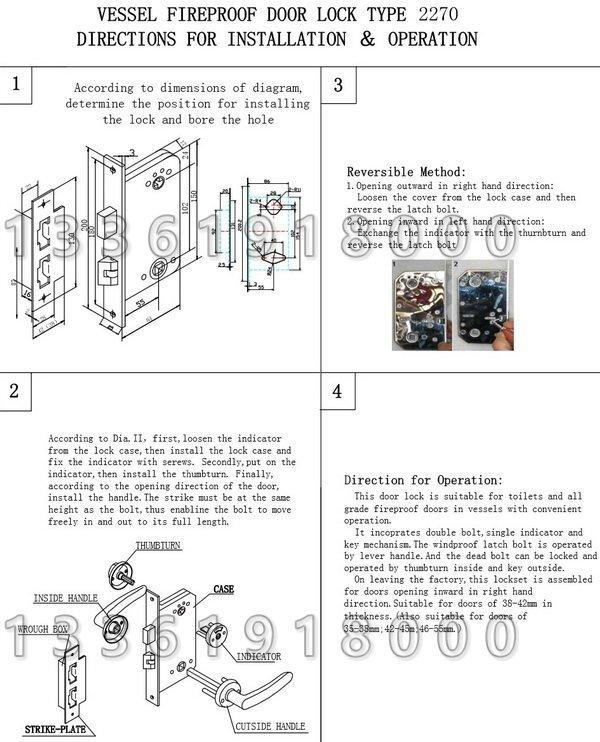

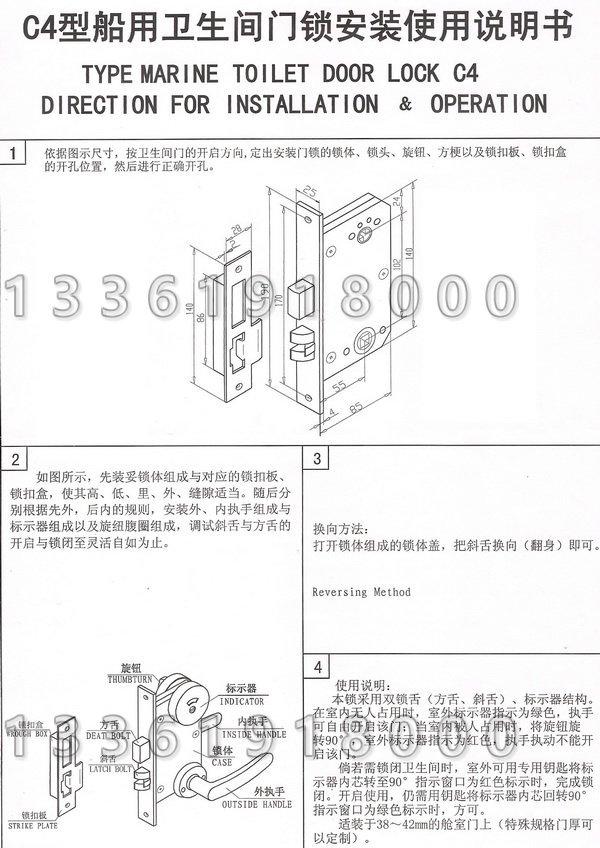

190長說明書

200長說明書

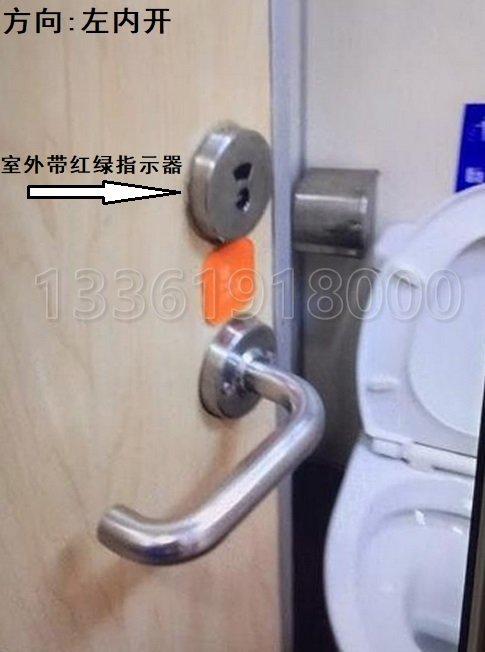

船用鎖開門方向判别示意圖

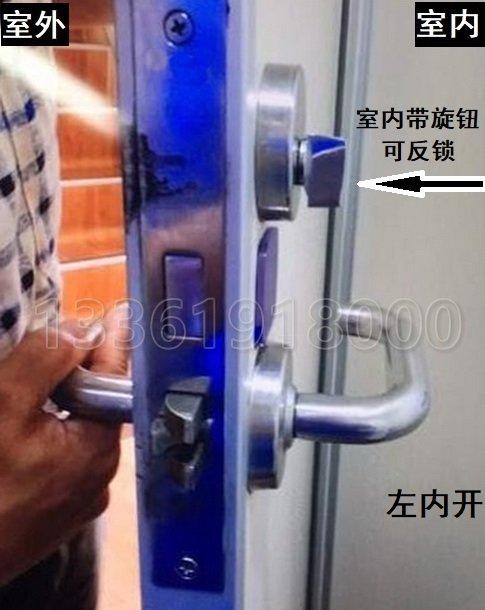

船用鎖方向的判别方法

一、内開和外開的判别：
你站門外對著門看（有鎖頭可插鑰匙的爲門外） 門向房間内開 =内開! 門向房間外開=外開!

二、左開和右開的判别:
你站門外對著門看（有鎖頭可插鑰匙的爲門外） 門的合頁在左 =左開! 門的合頁在右 就是右開!

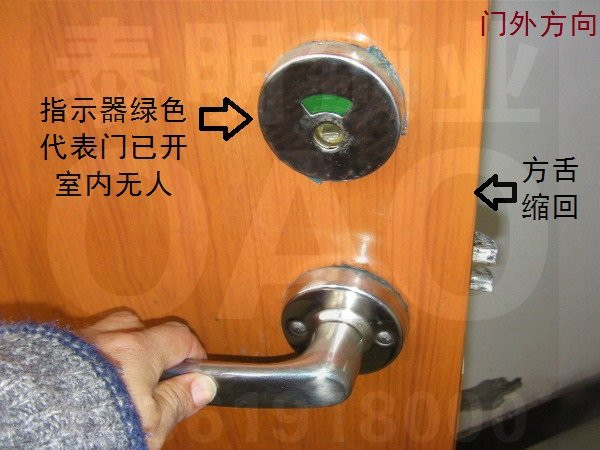

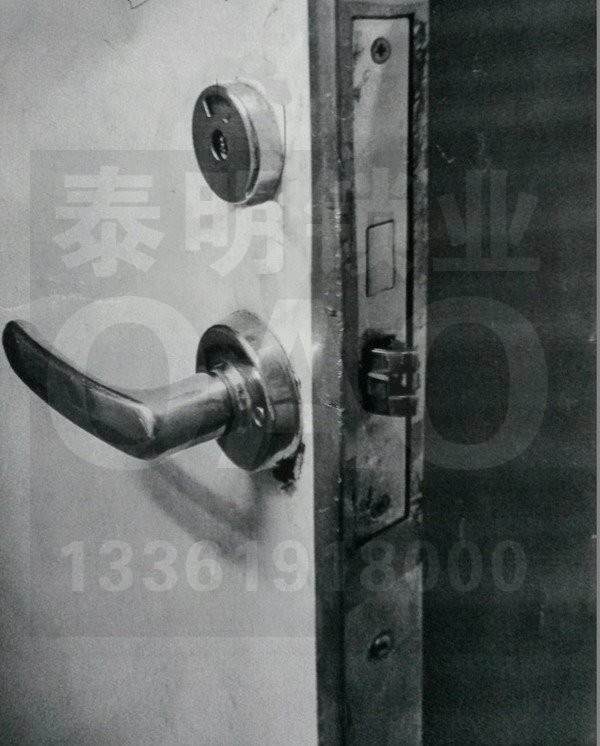

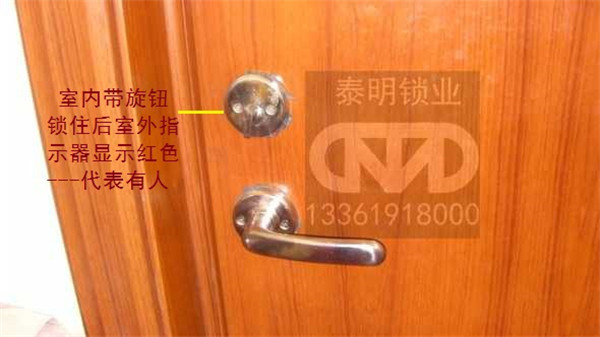

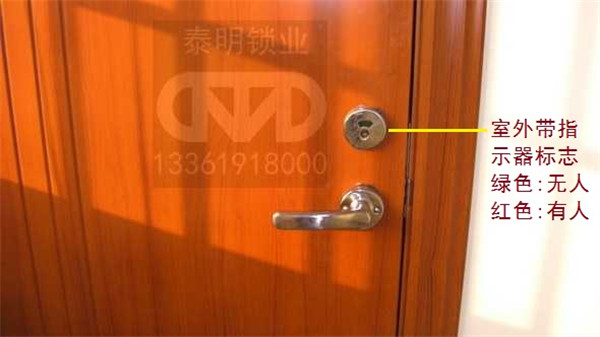

産品安裝示意圖(舊鎖作爲參照)

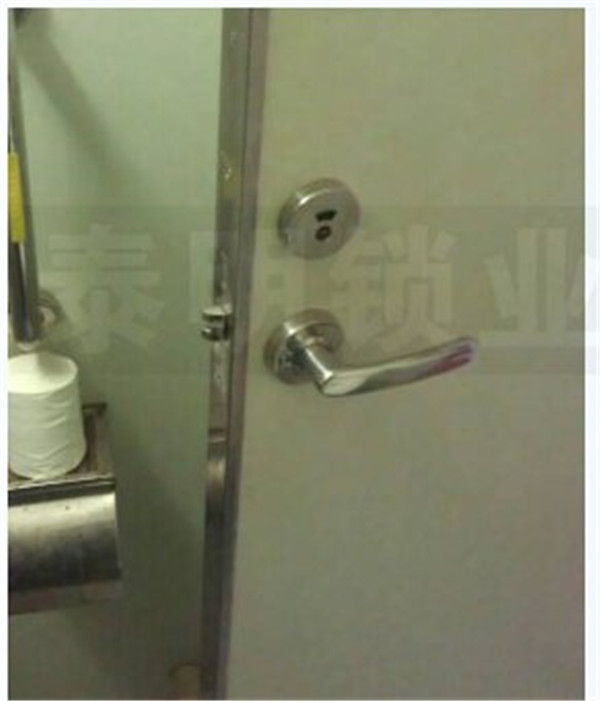

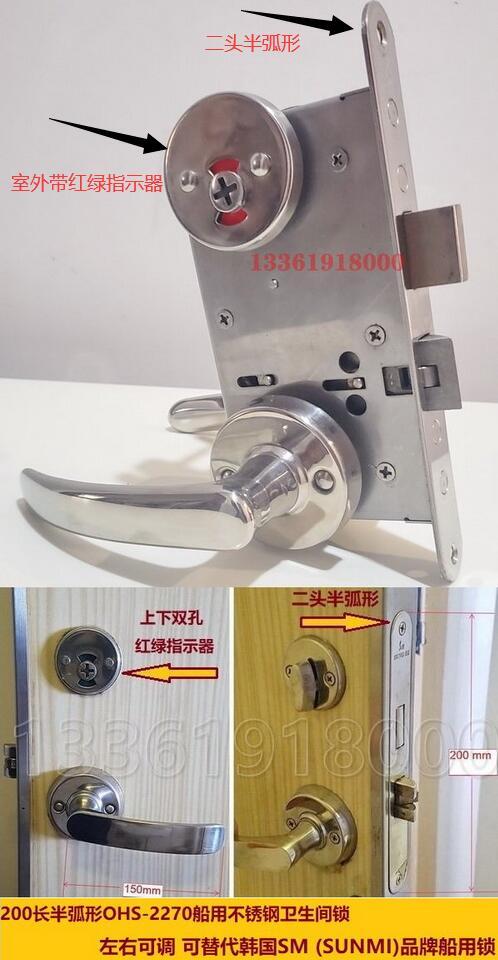

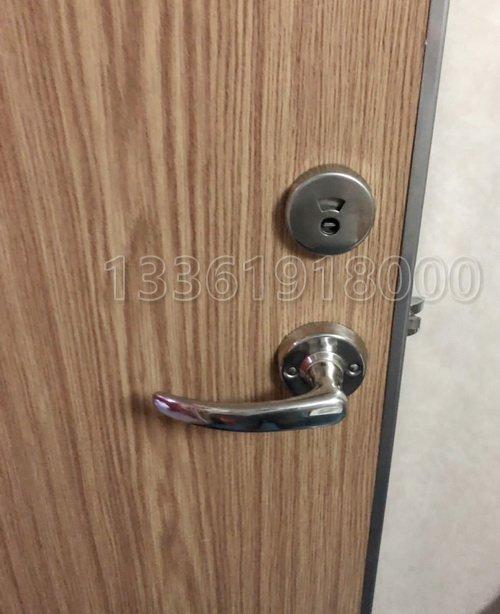

總長200mm衛生間鎖安裝後示意圖

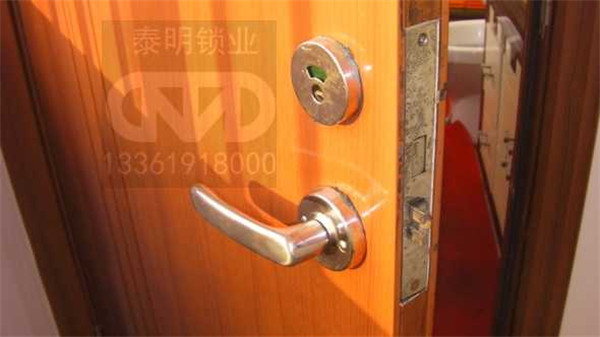

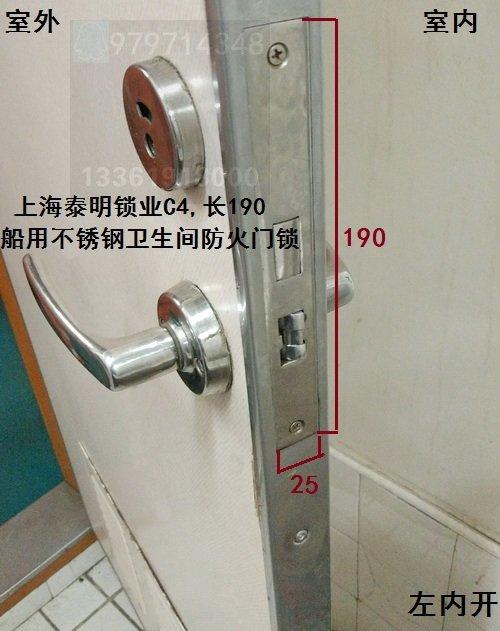

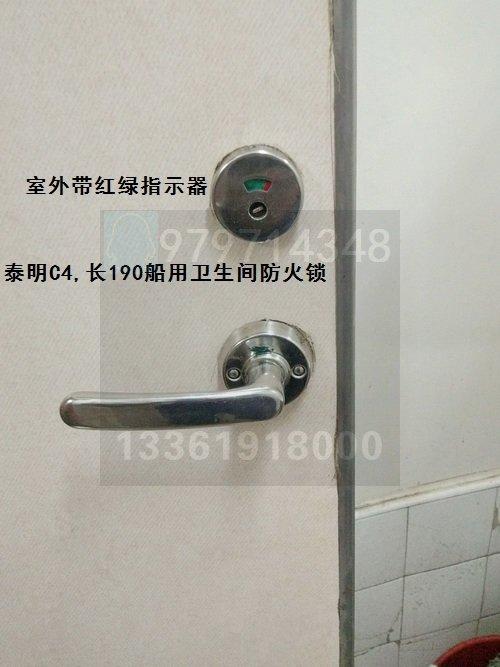

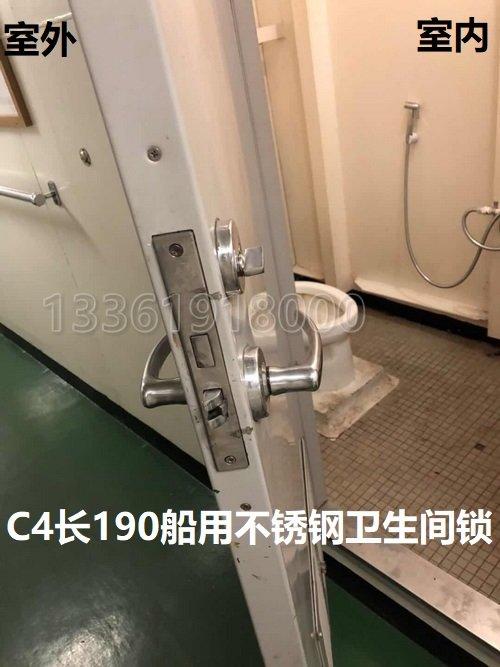

總長190mm衛生間鎖安裝後示意圖

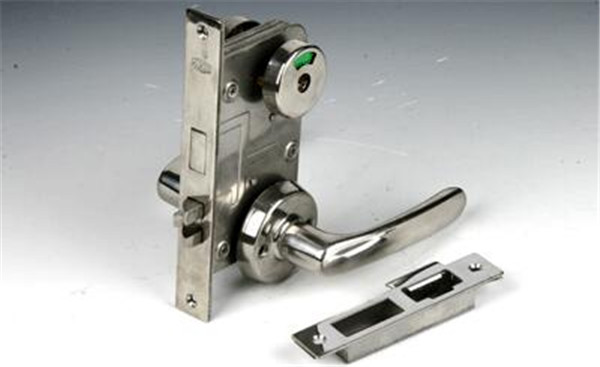

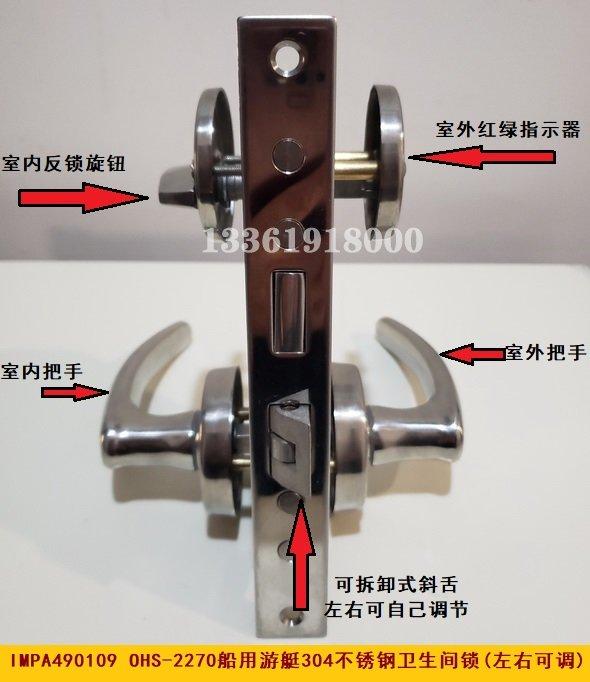

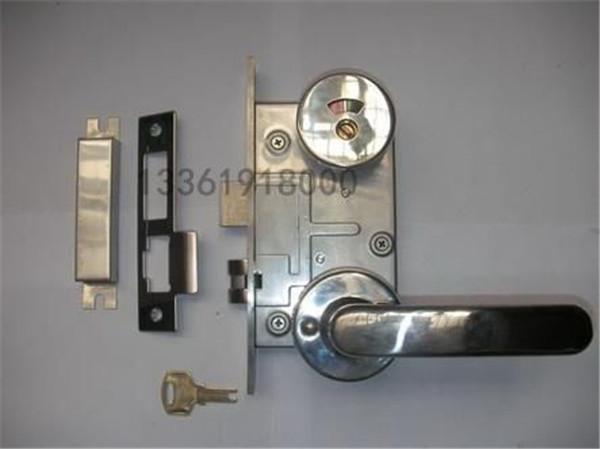

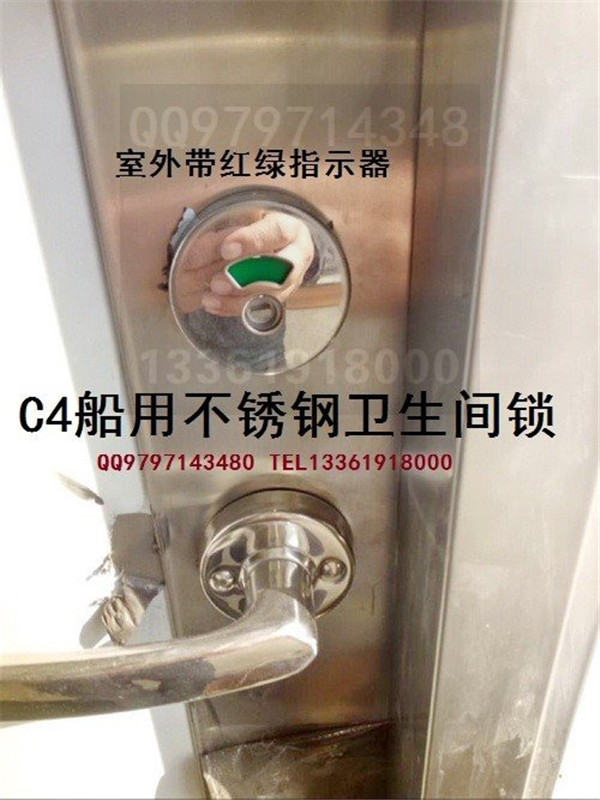

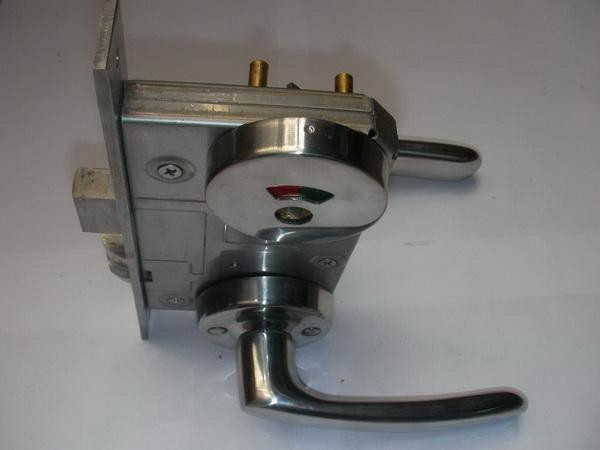

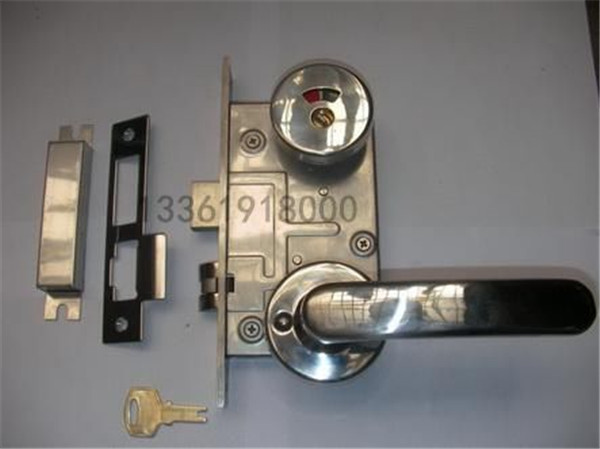

産品外觀

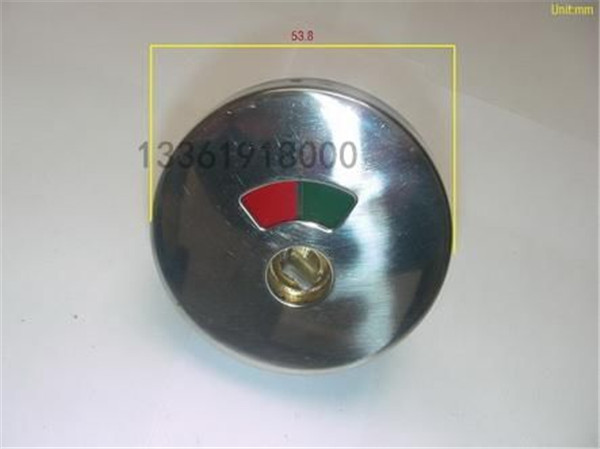

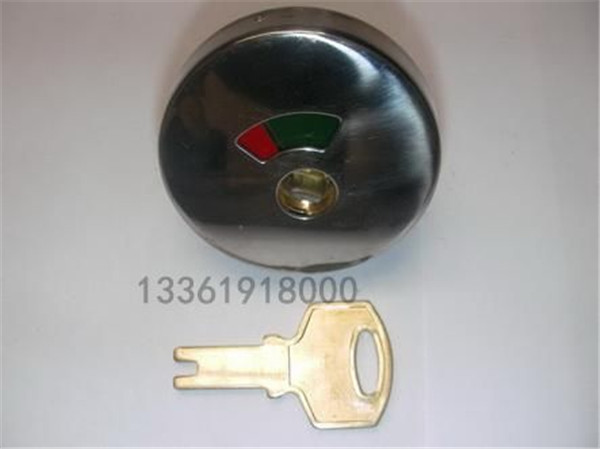

指示器尺寸

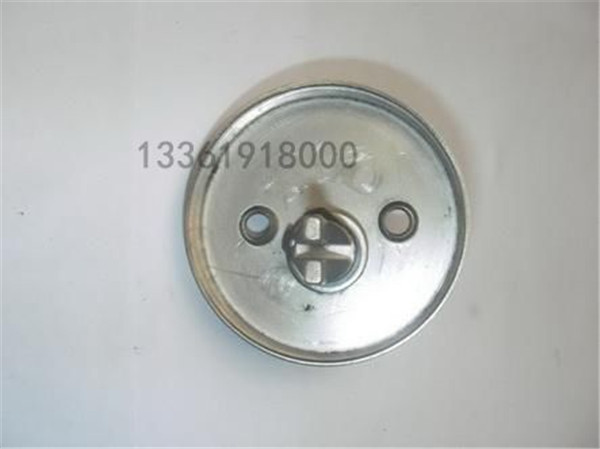

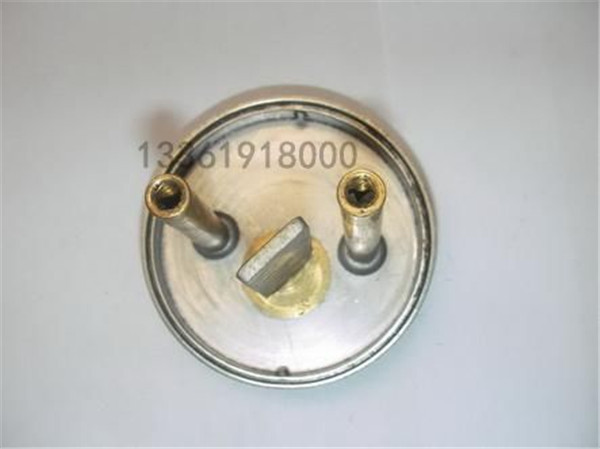

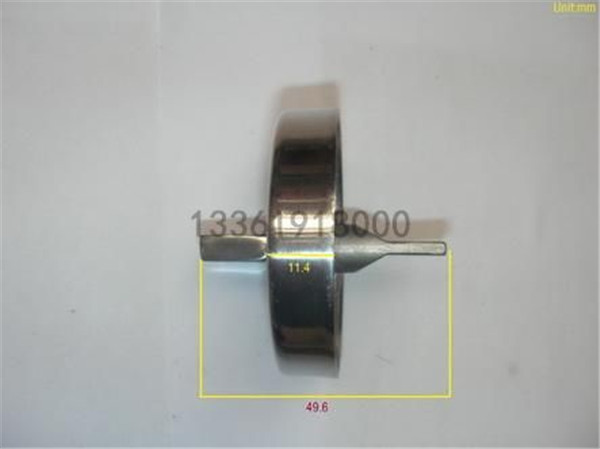

旋鈕尺寸

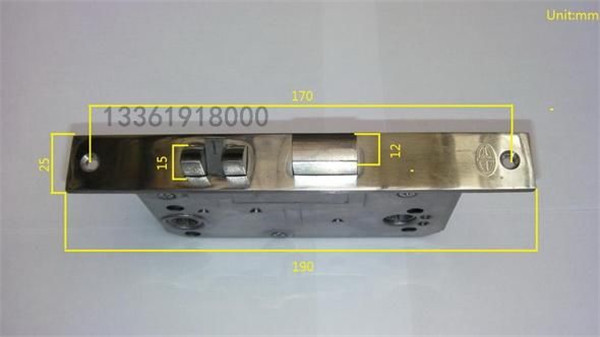

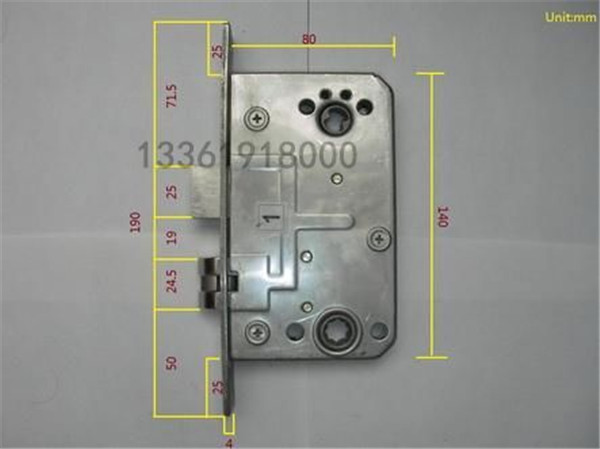

190長鎖體尺寸

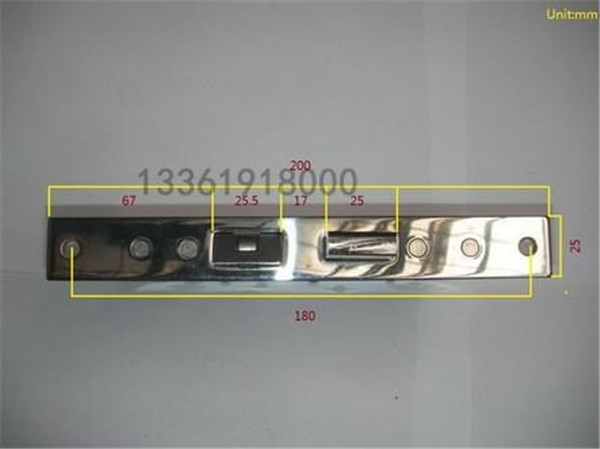

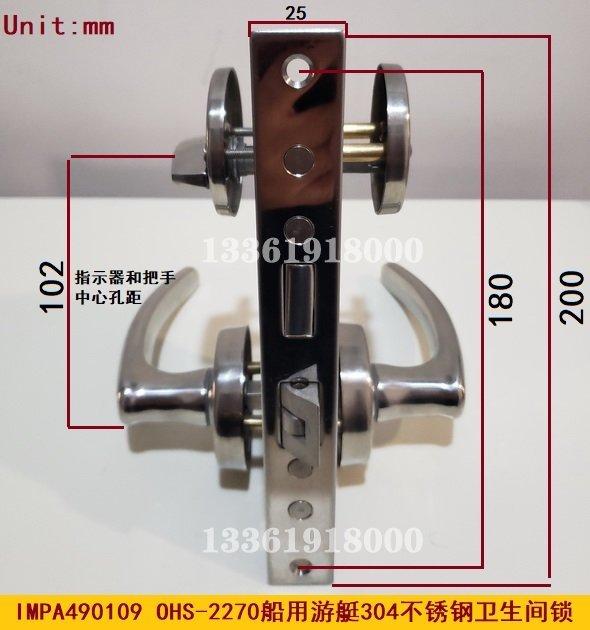

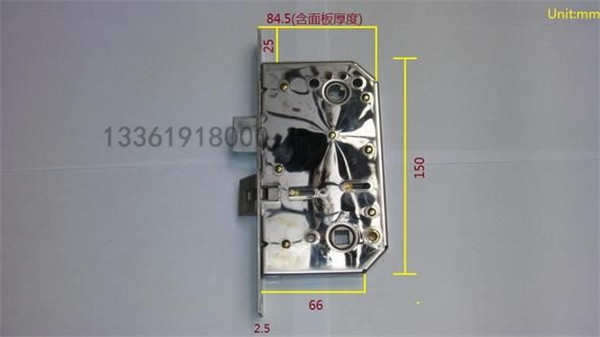

200長鎖體尺寸

手柄尺寸

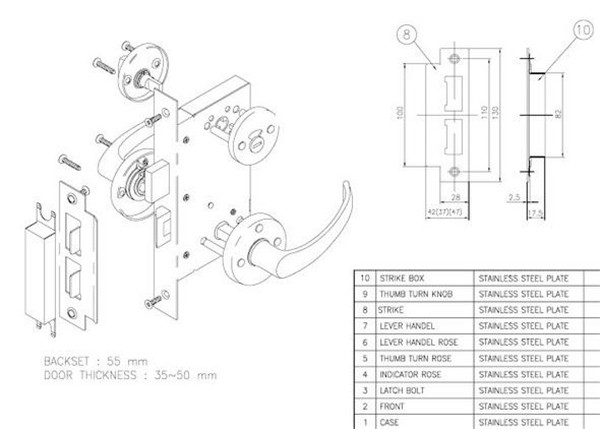

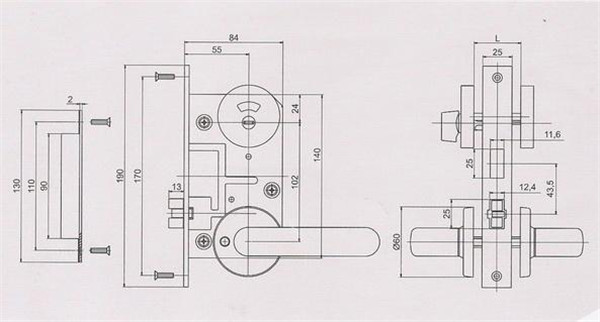

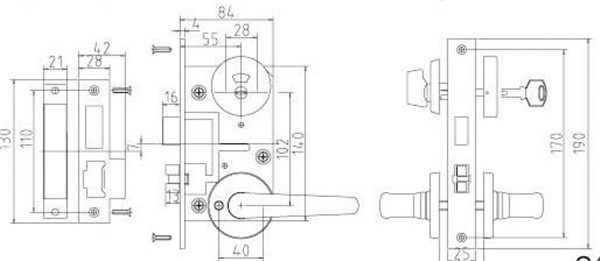

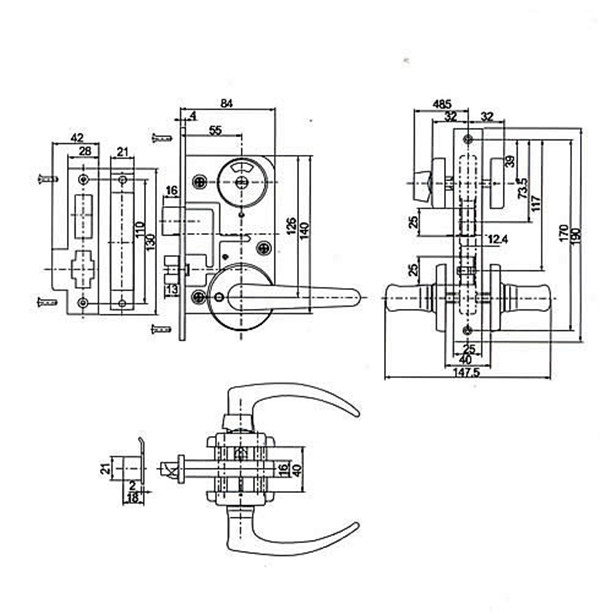

總長190MM圖紙

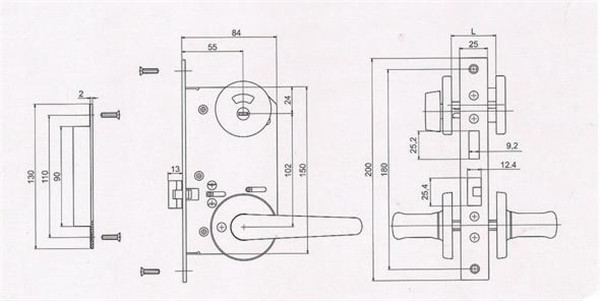

總長200MM圖紙

産品包裝
