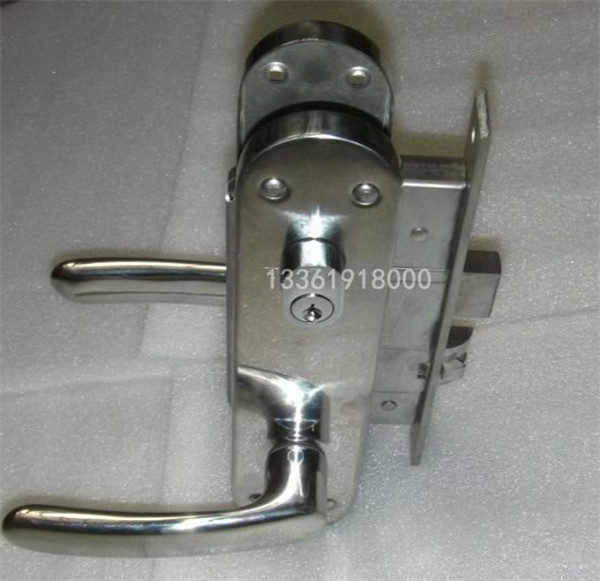

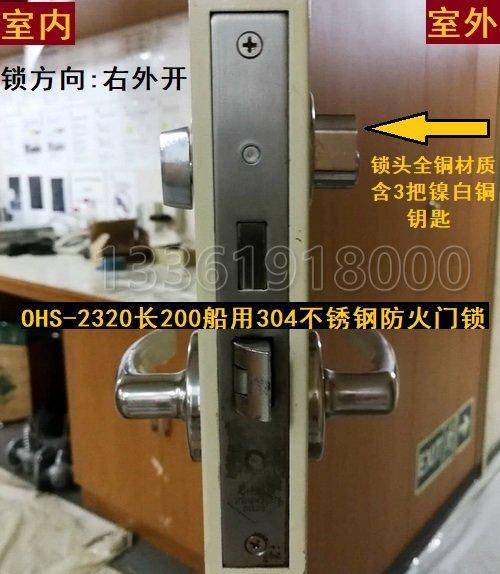

本鎖型号爲OHS-2320,OHS-2310船用不鏽鋼防火門鎖.IMPA船用物料編号490113.可完全替代日本OHSHIMA的OHS-2320原鎖安裝.也可完全替代韓國COSMO、SM(SUNG MI)品牌200MM長原鎖安裝.本鎖材質爲全304全不鏽鋼材質,鎖頭全銅,每鎖包含3把鎳白銅鑰匙,配套螺絲也全爲304不鏽鋼.本鎖适合30mm-50mm的各類木質,鋼質船用,遊艇,房車,集裝箱,陸地防火門使用,也可定制用于加厚防火門使用.

船用鎖方向的判别方法

一、内開和外開的判别：
你站門外對著門看（有鎖頭可插鑰匙的爲門外） 門向房間内開 =内開! 門向房間外開=外開!

二、左開和右開的判别:
你站門外對著門看（有鎖頭可插鑰匙的爲門外） 門的合頁在左 =左開! 門的合頁在右 就是右開!

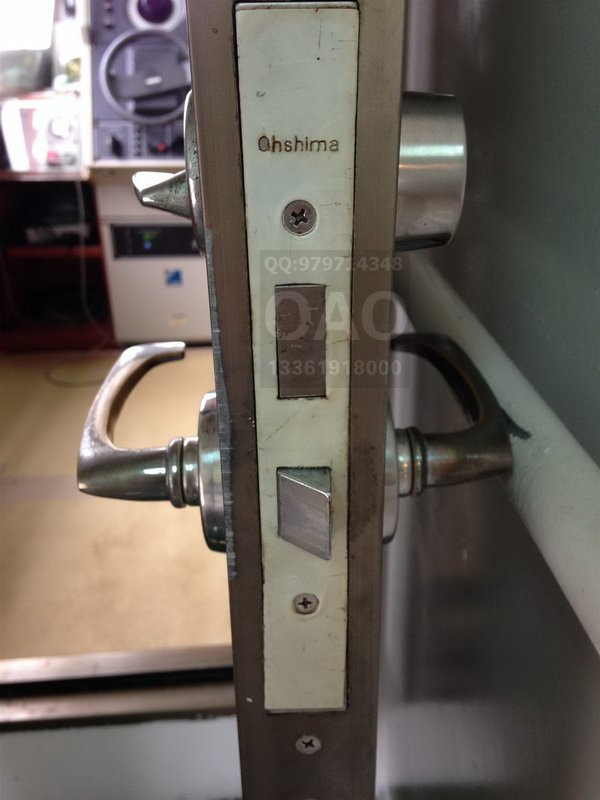

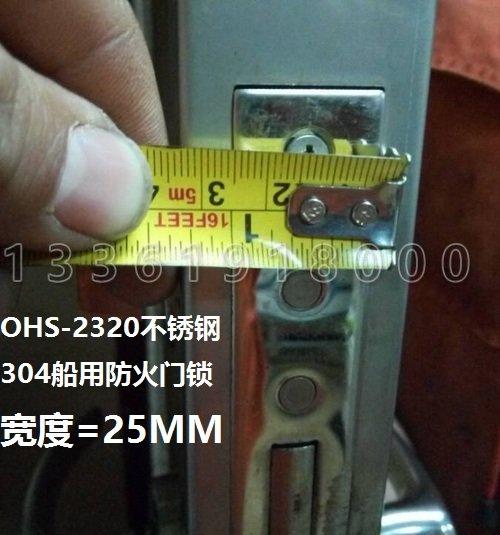

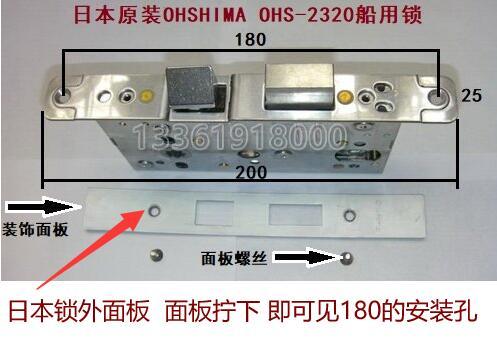

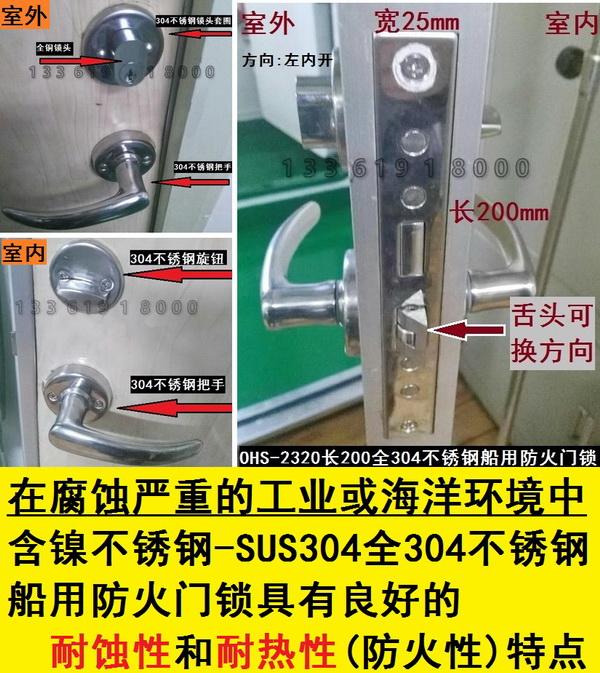

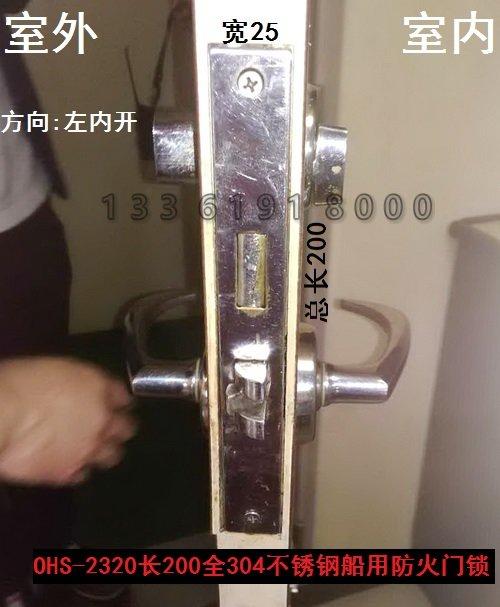

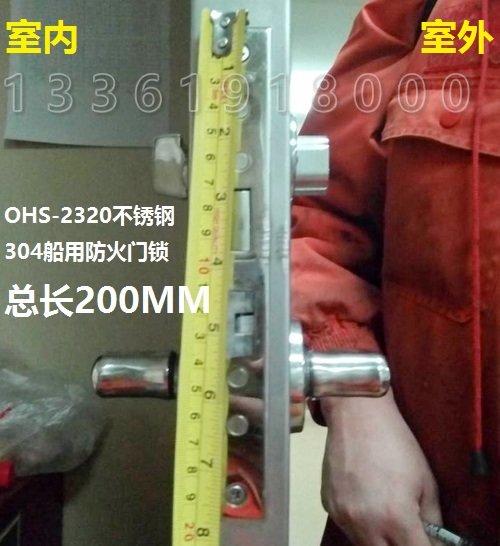

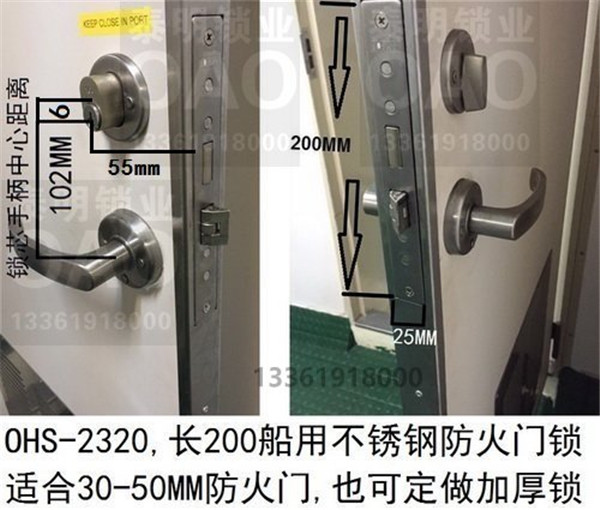

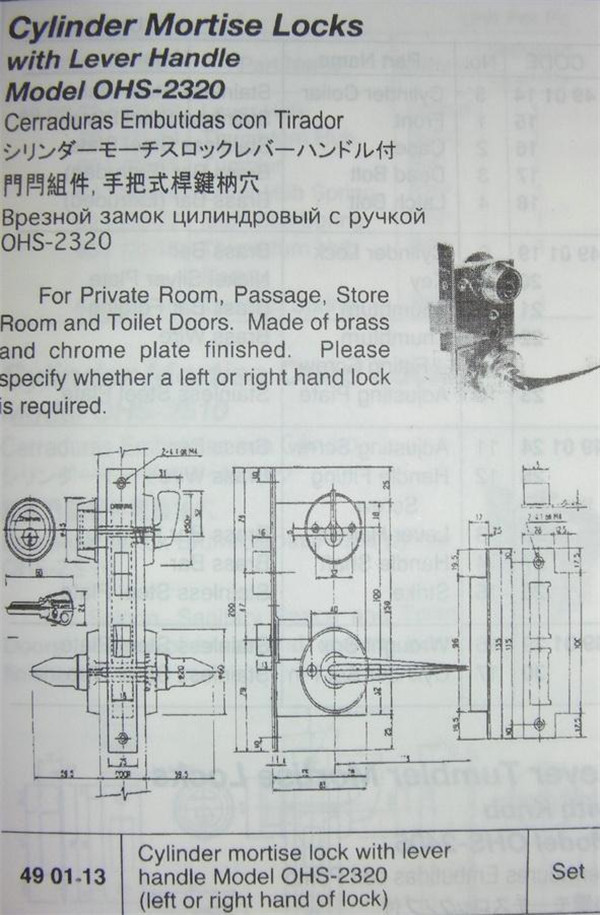

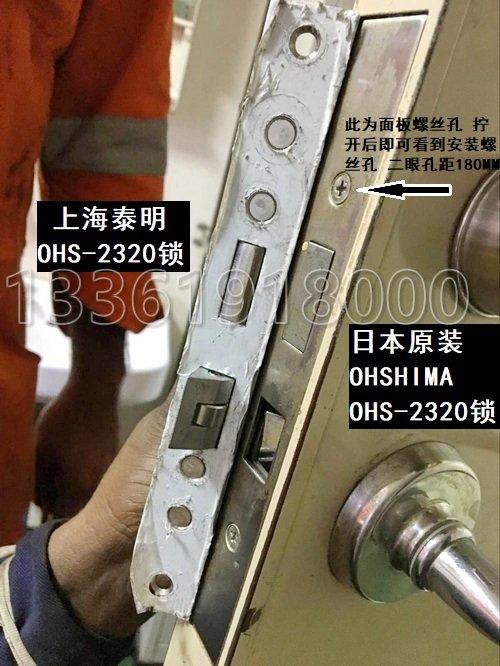

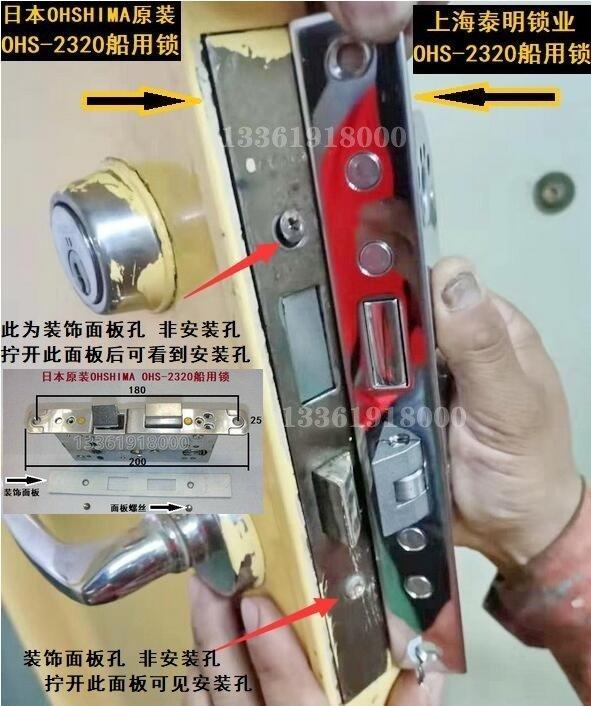

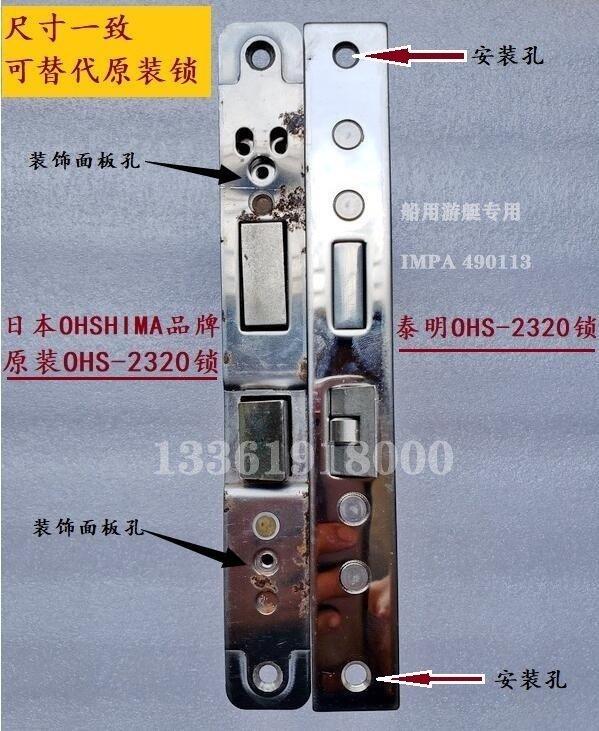

1:本鎖可替代日本OHSHIMA原裝OHS-2320 IMPA編号490113 是目前最接近日本原裝2320鎖的替代款式 安裝事宜如下:下圖右邊爲本鎖,面闆尺寸同左側日本鎖一緻 長200mm 安裝孔距180mm 寬25mm

注意事項：下圖左邊日本鎖有個外面闆 外面闆把2個安裝孔給遮蓋住。隻要把外面闆擰下後 就可看到裡面的2個安裝螺絲孔 孔距180MM 同我們右邊鎖完全一緻.

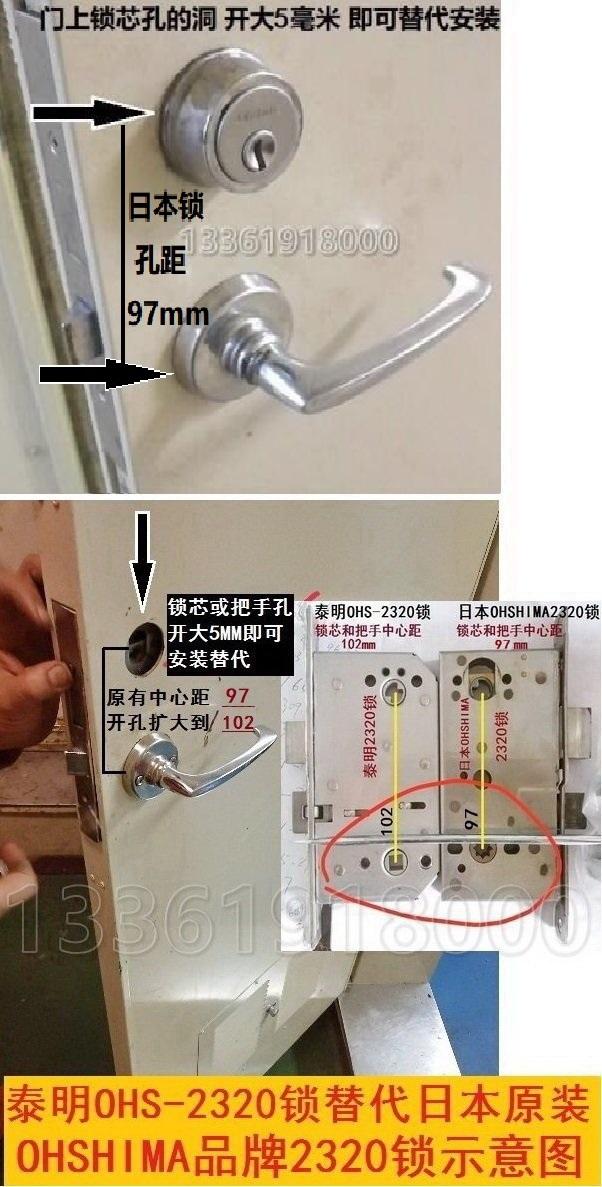

下圖由于日本鎖的鎖芯和把手孔距爲97mm,我們鎖孔距爲102mm.有5毫米的微小差别,故需在原門的開孔 開大5毫米即可安裝

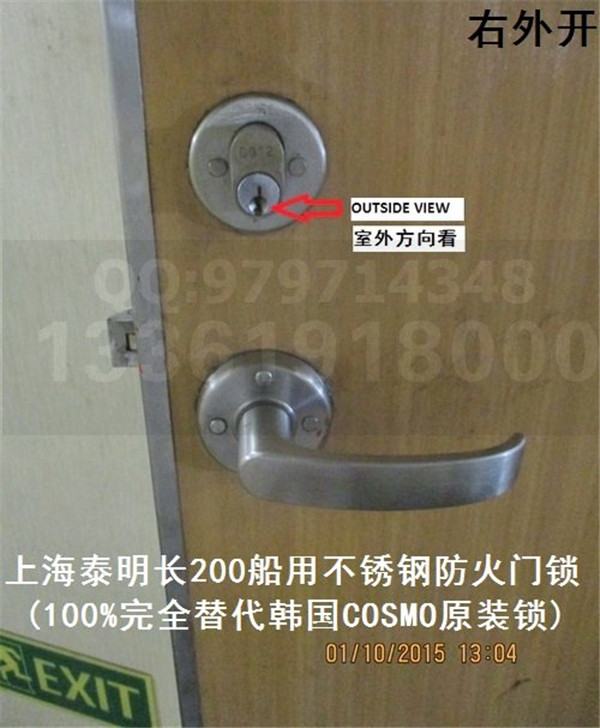

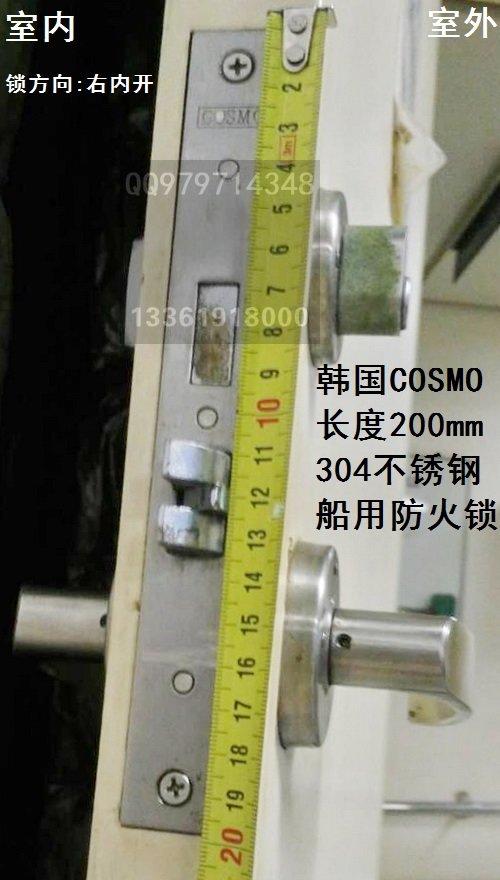

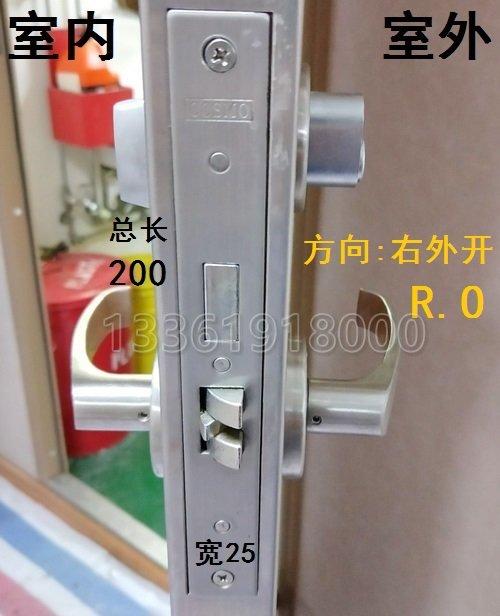

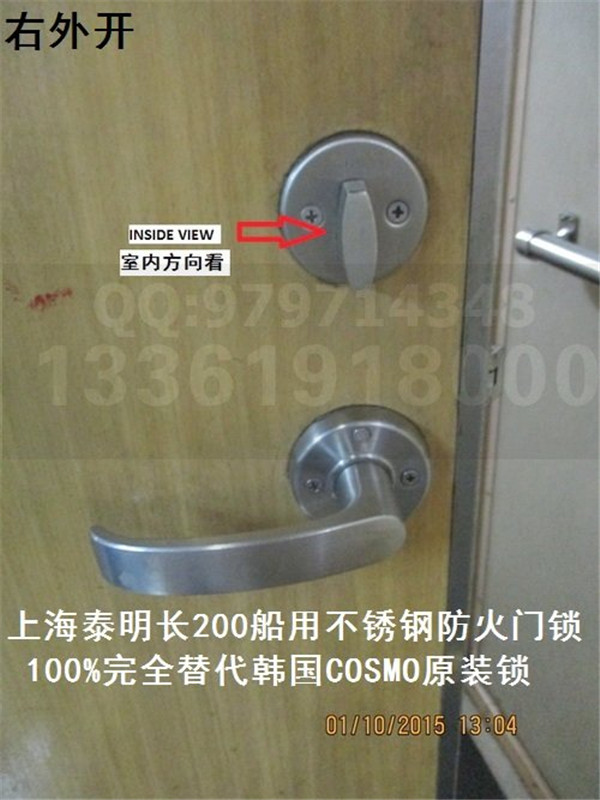

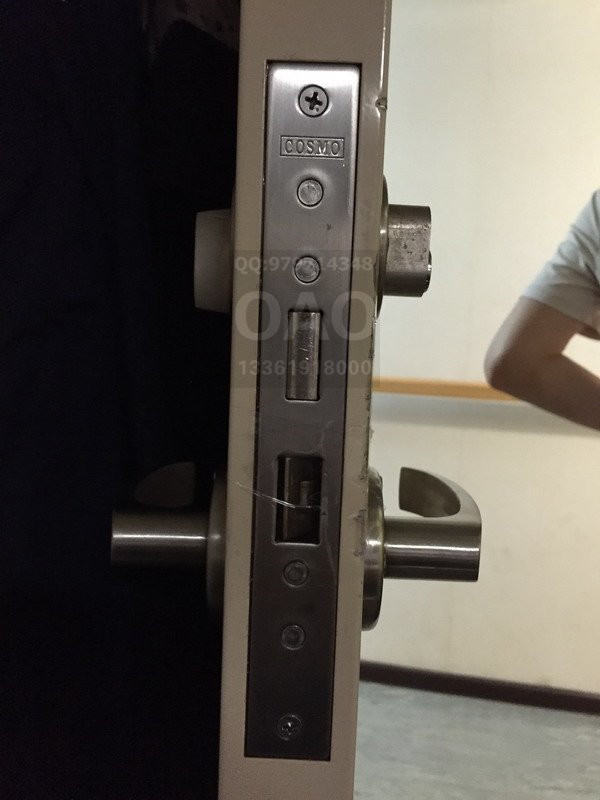

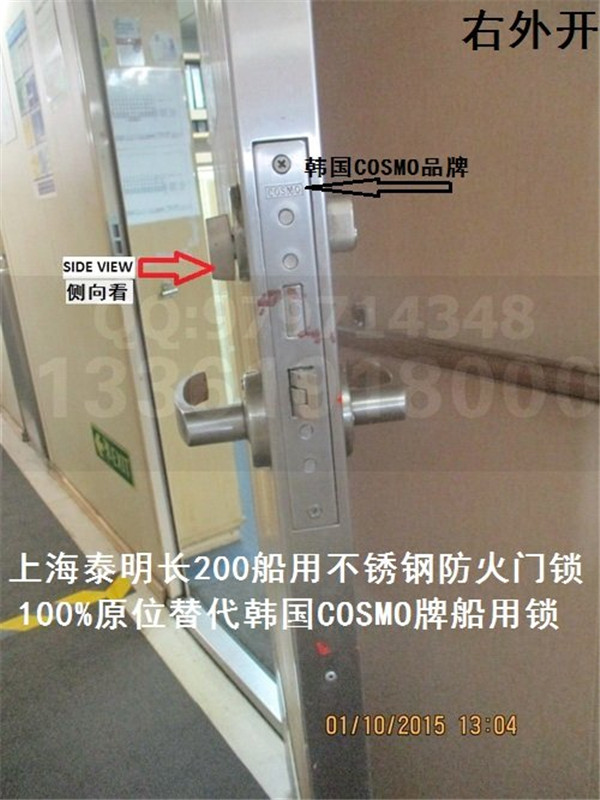

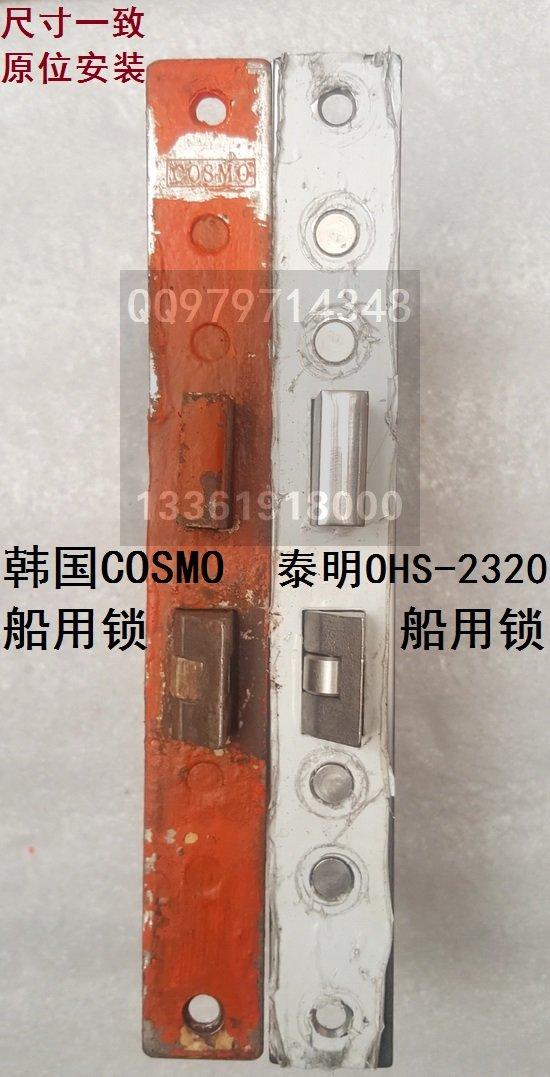

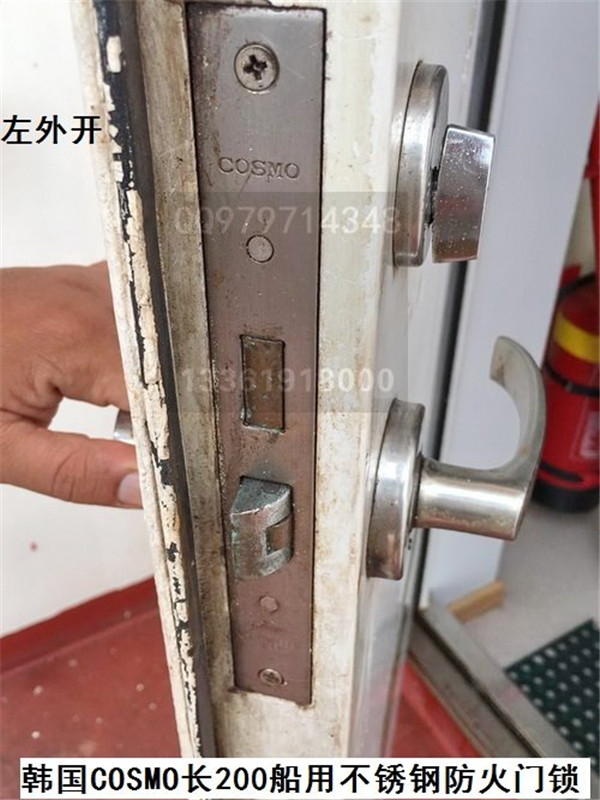

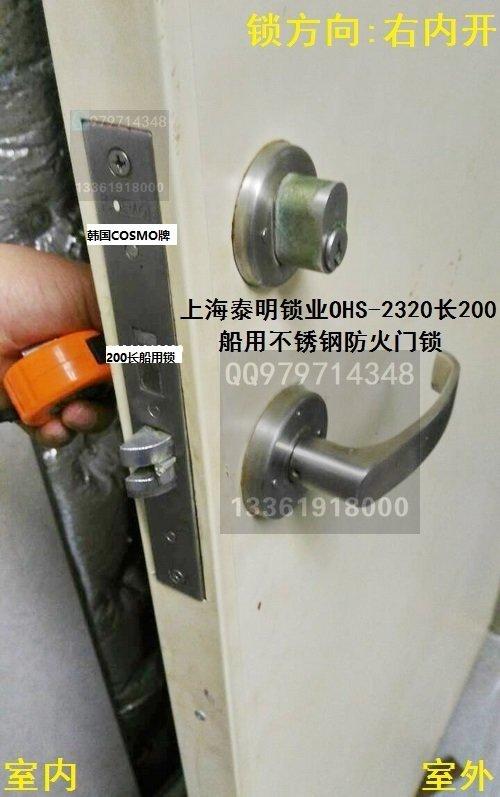

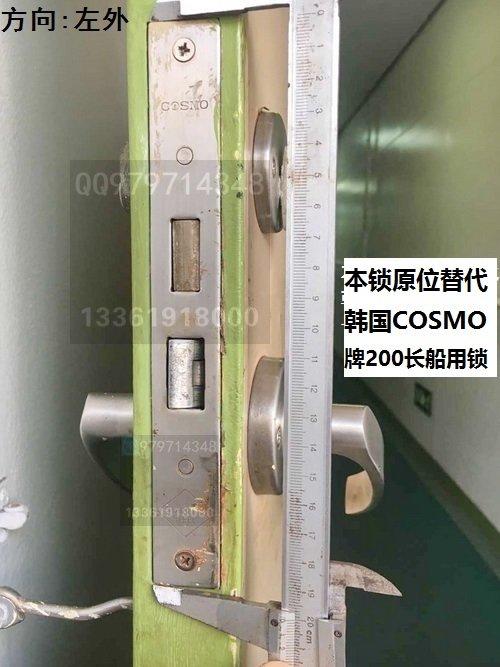

3:本鎖可替代韓國COSMO品牌200MM長船用防火門鎖.下圖

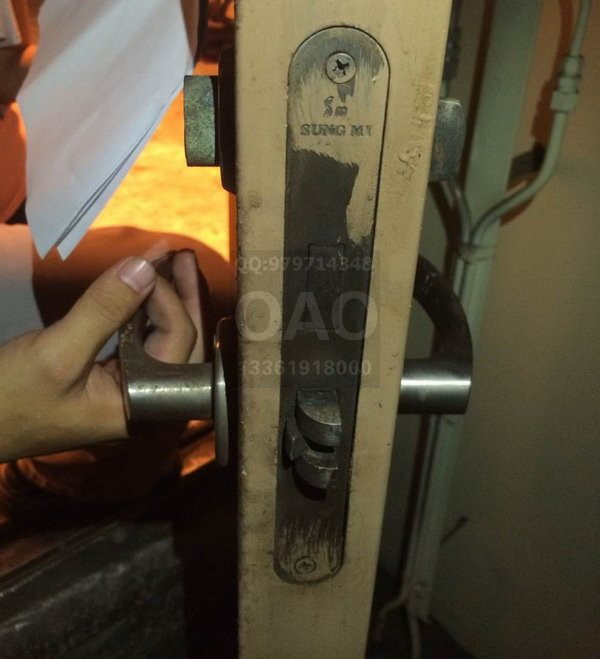

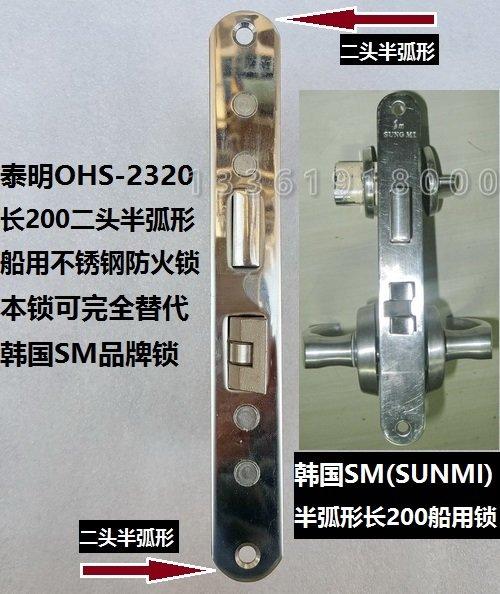

4:本鎖可替代韓國SM(SUNG MI)品牌的200MM長船用防火門鎖,鎖體二頭方形,見下圖

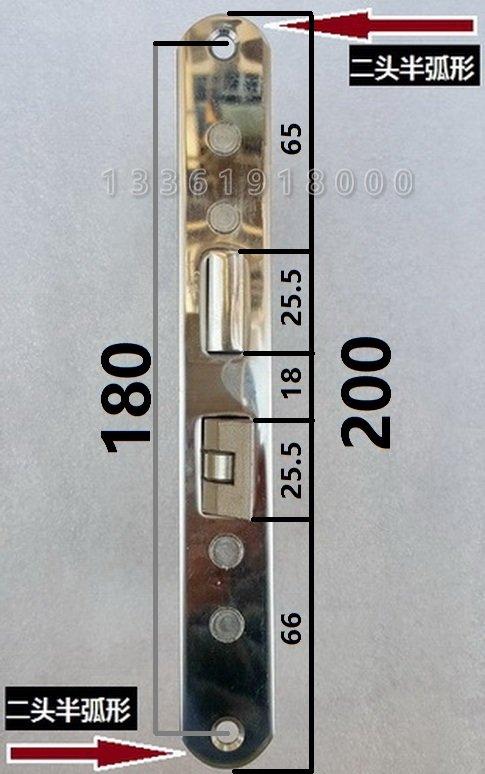

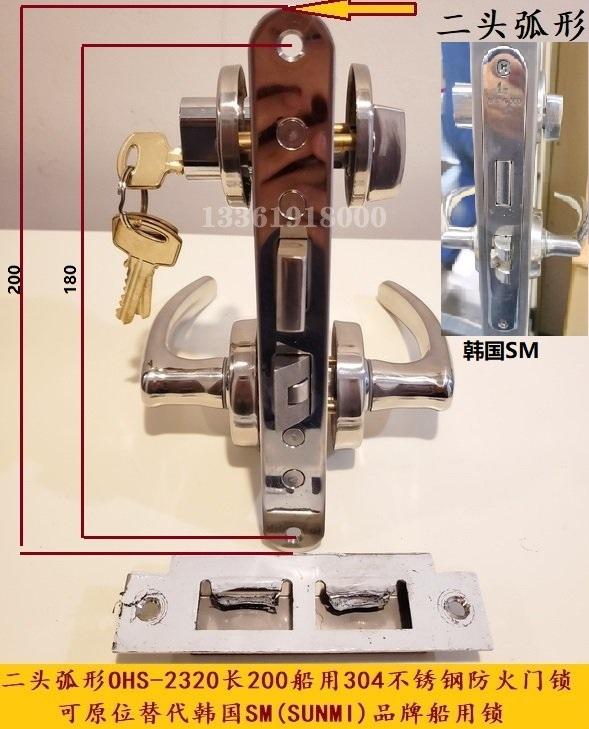

也可替代韓國SM(SUNG MI)品牌的200MM長船用防火門鎖,鎖體二頭半弧形

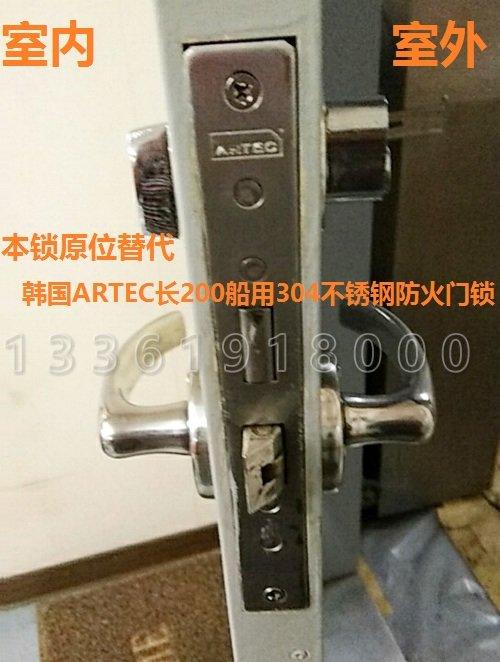

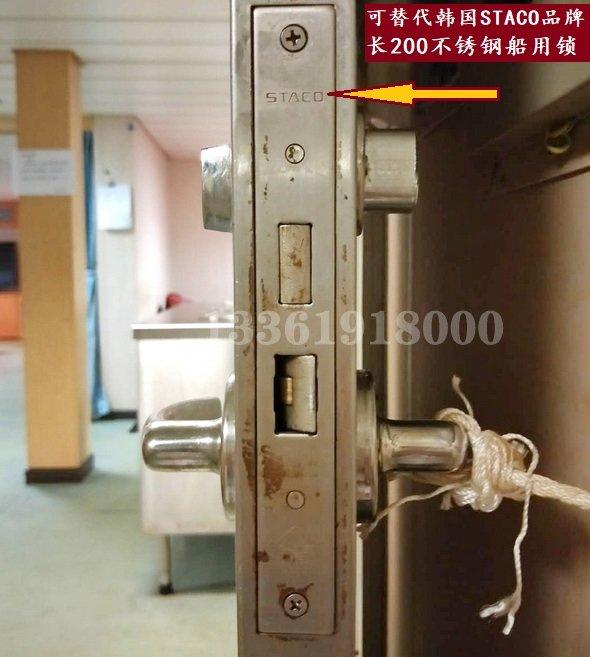

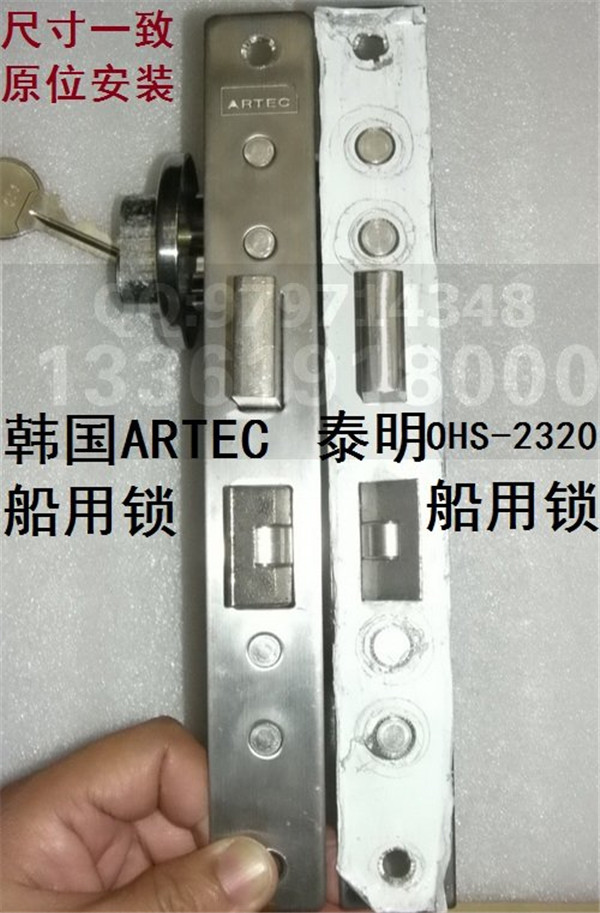

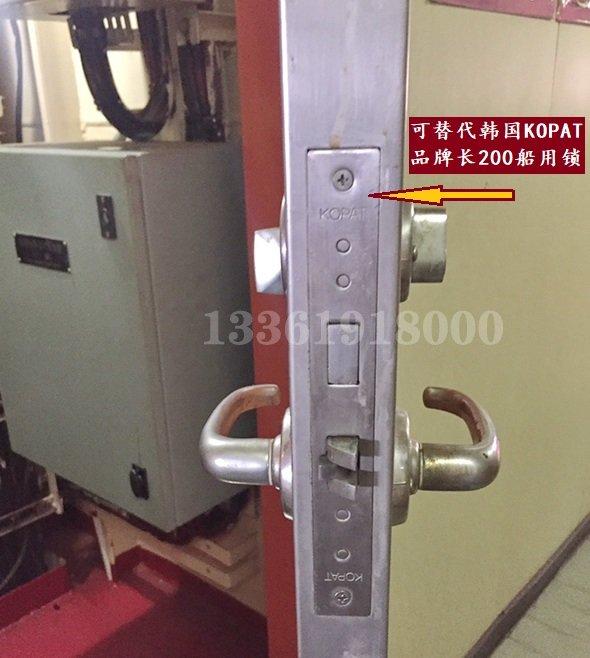

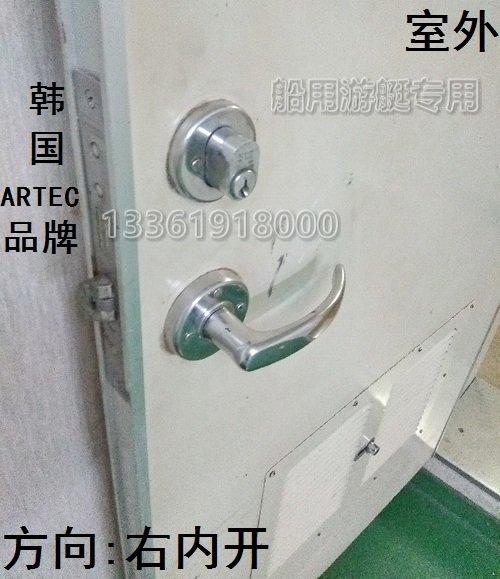

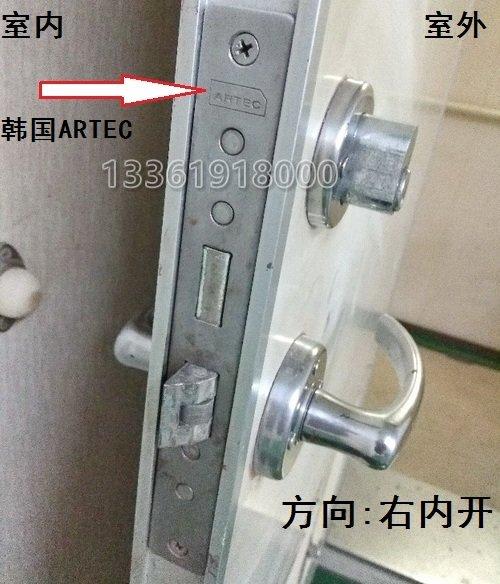

5:本鎖可替代韓國ARTEC品牌,韓國KOPAT,韓國ATACO品牌長度200船用鎖,下圖

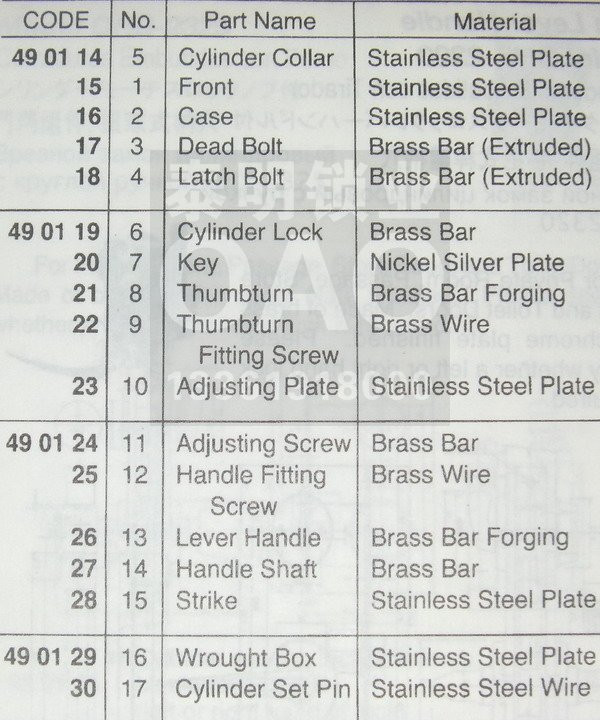

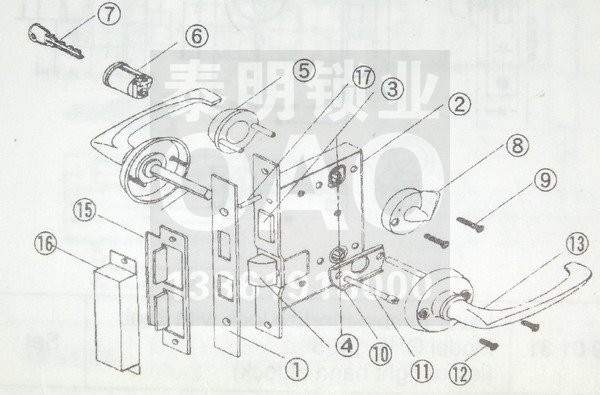

下圖爲鎖各個配件分解标示圖,可根據IMPA号單獨購買

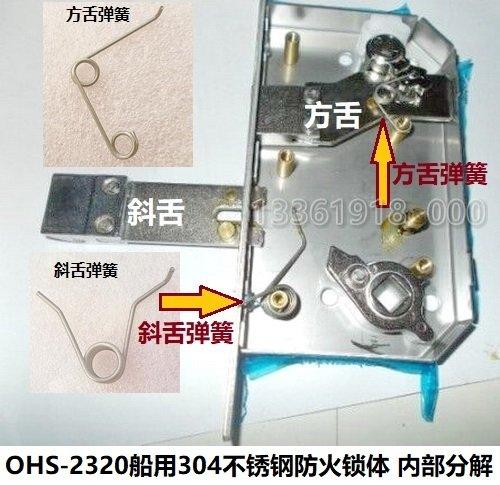

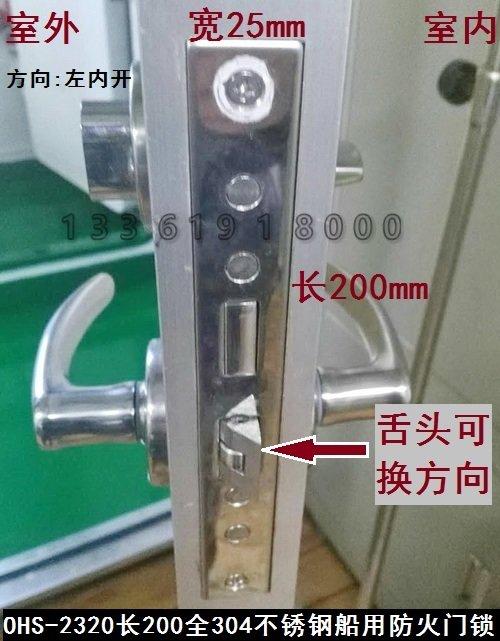

注:本鎖的斜舌爲可拆卸式.一把鎖左右門均可安裝,更換斜舌方向步驟如下:

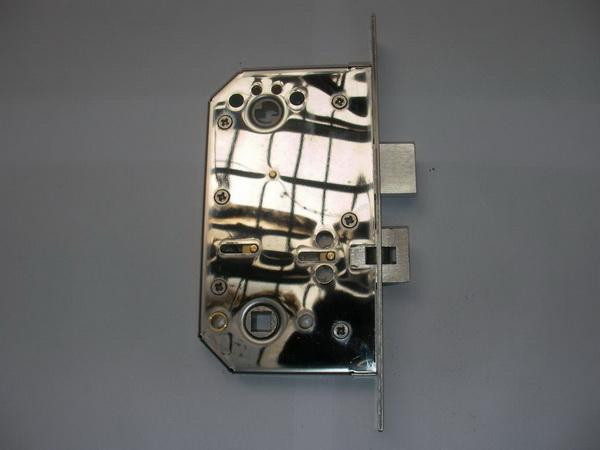

鎖舌拆卸前---鎖方向爲：右内(外左)

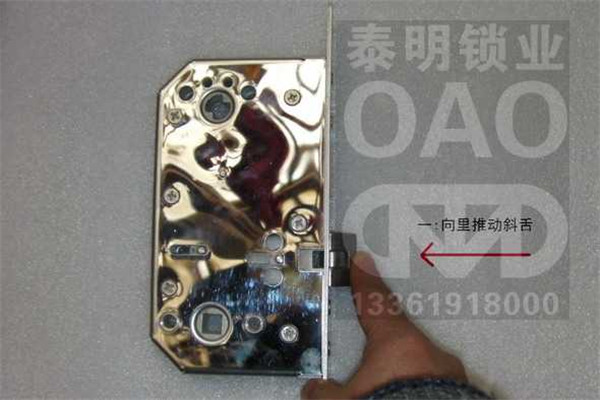

步驟一:將斜舌向鎖體内推動

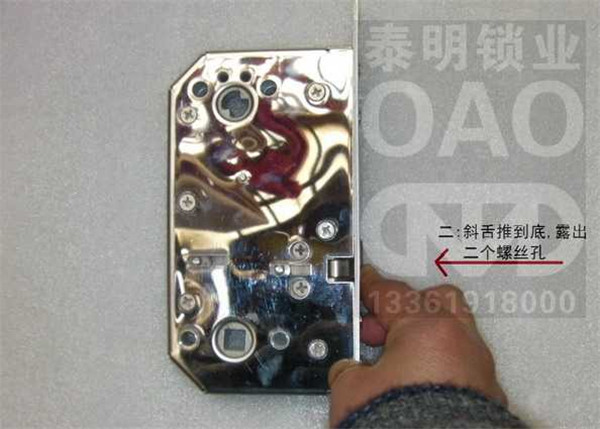

步驟二:斜舌推到鎖體内,露出二個螺絲孔

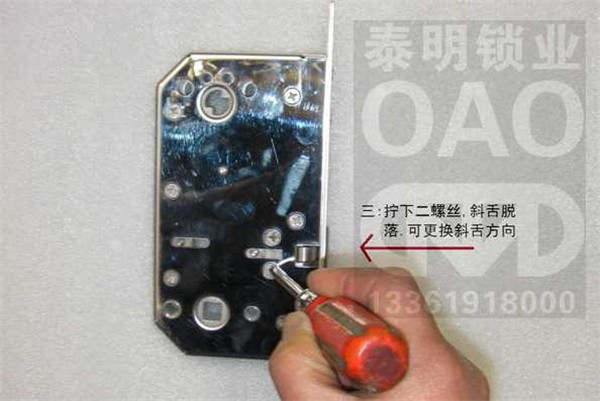

步驟三:擰下二個螺絲後,斜舌脫落.

步驟四:將斜舌換方向後裝入鎖體内,擰上二螺絲.

鎖的方向變更爲:左内(外右)

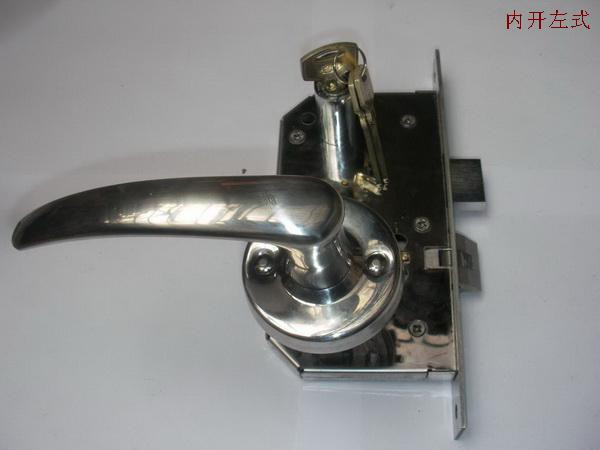

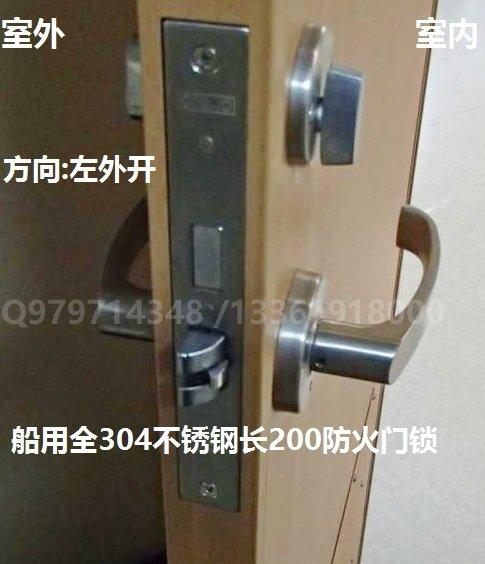

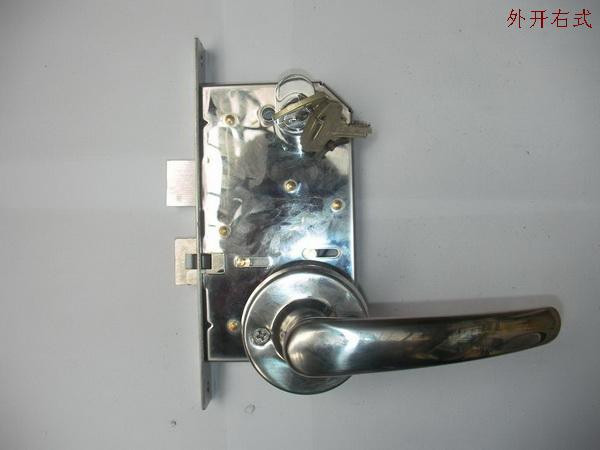

本鎖可一鎖達到四種不同方向(插鑰匙爲室外方向看)

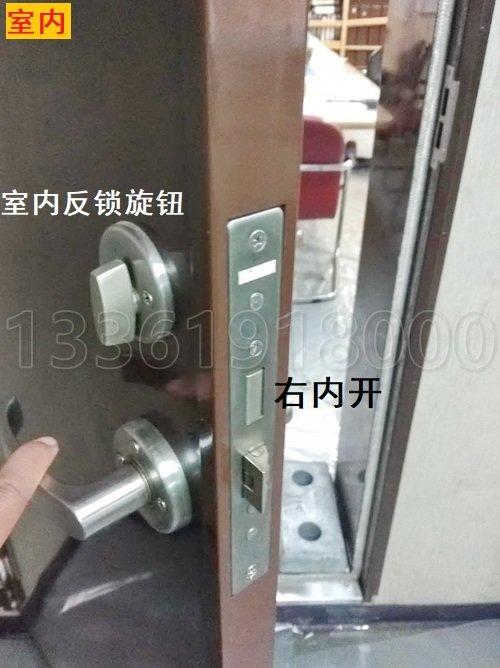

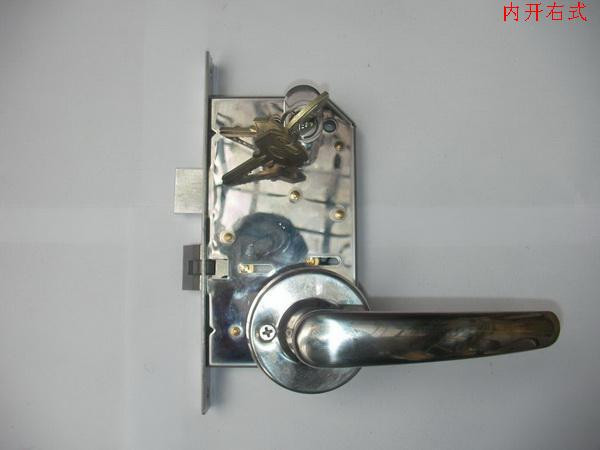

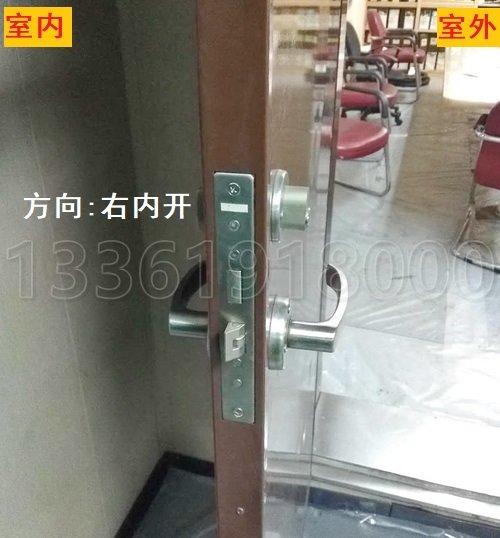

1:右内開

2:左内開

3:右外開

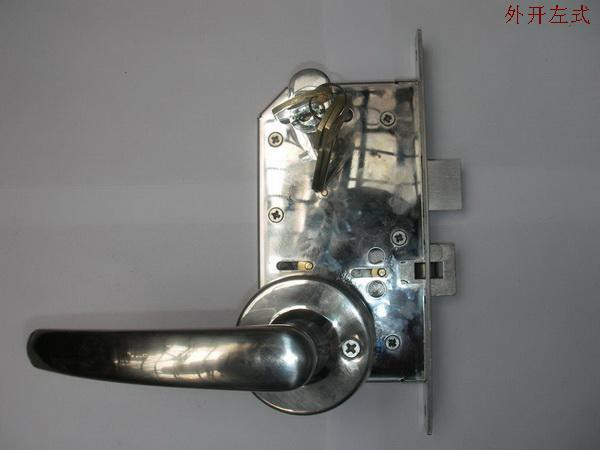

4:左外開

一:常規鎖

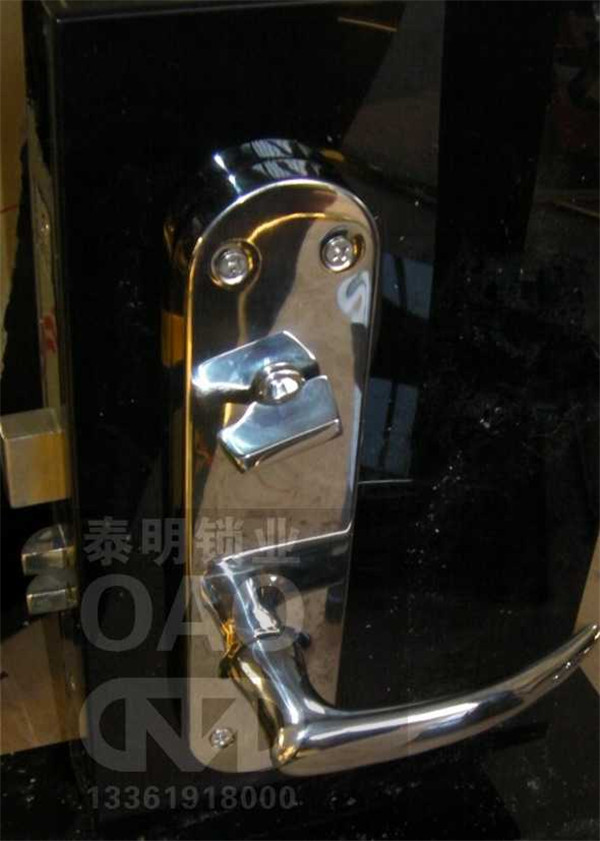

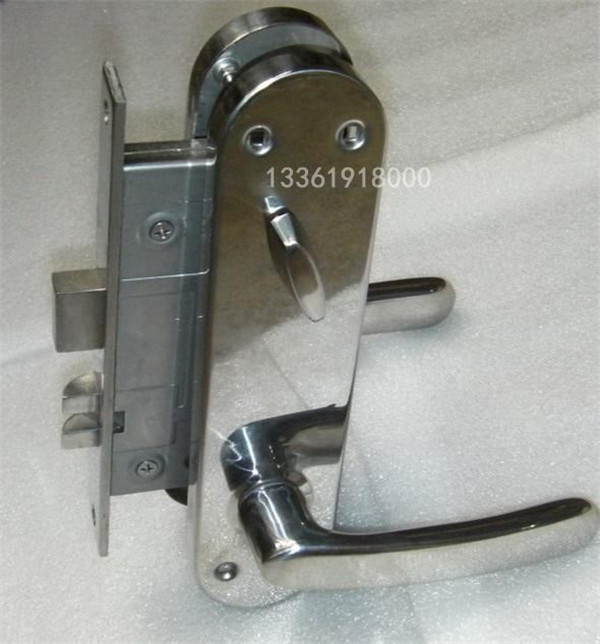

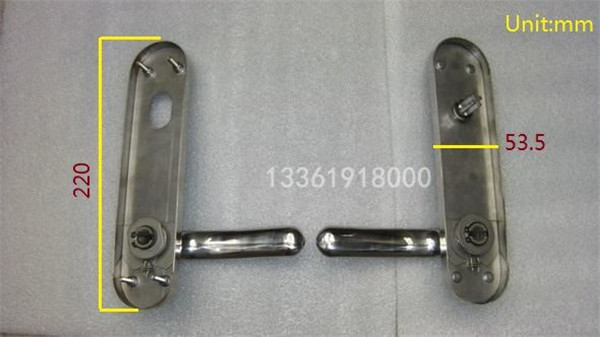

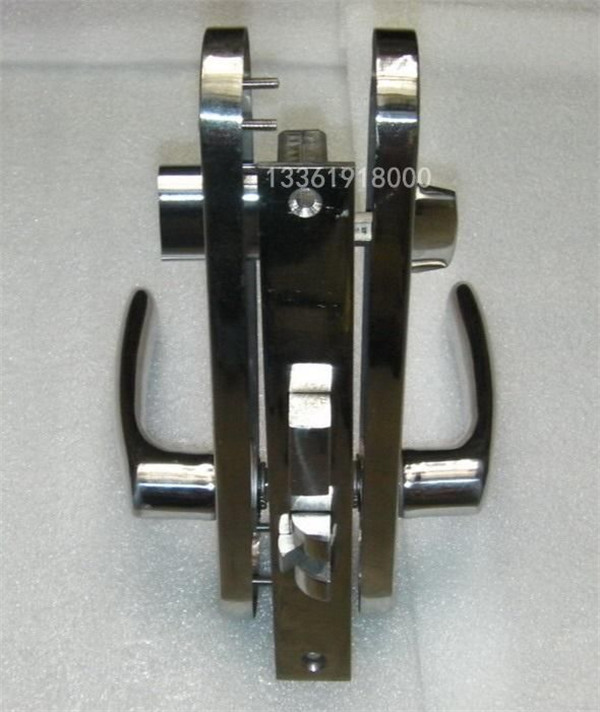

二:帶裝飾護闆型:在常規鎖基礎上,二側加半圓型不鏽鋼鏡面裝飾闆,自帶拉手和旋鈕,安裝後外形更美觀

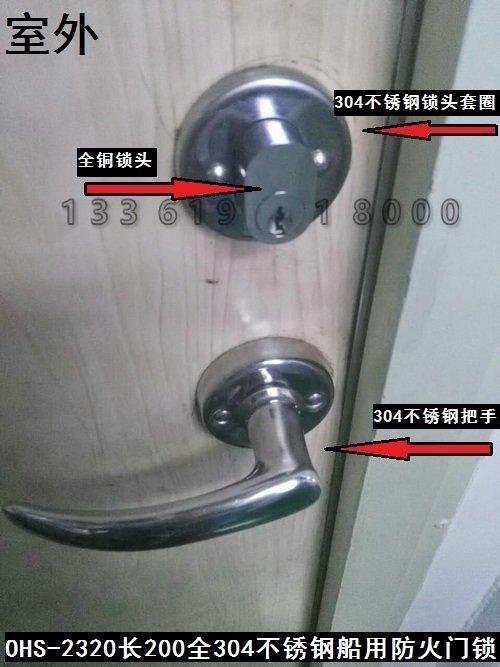

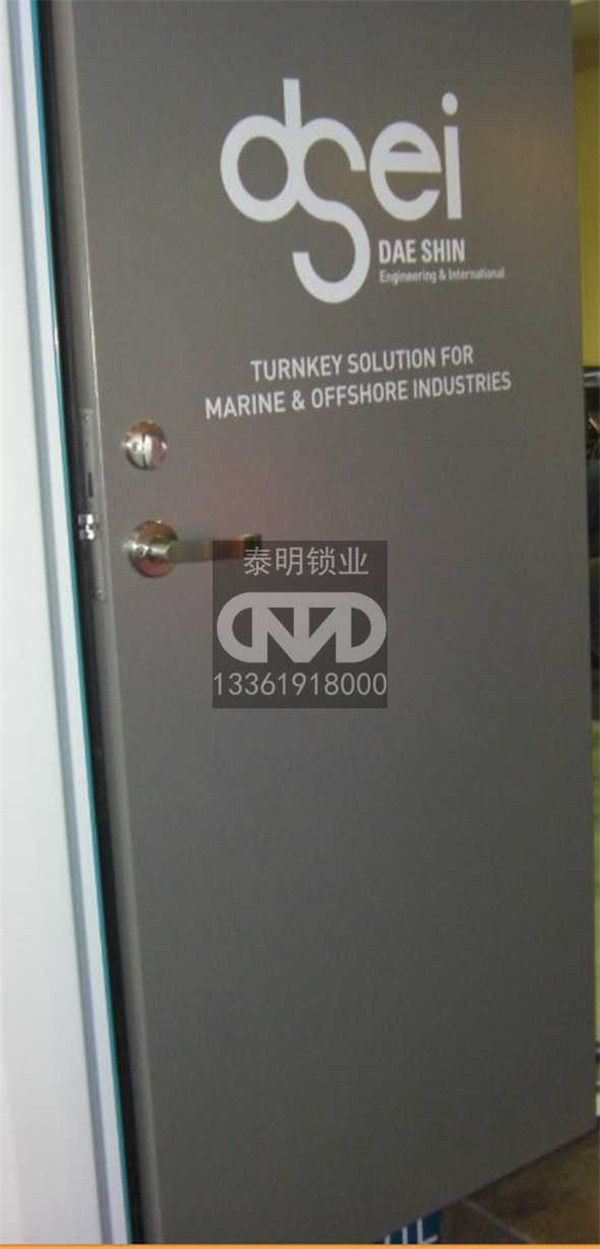

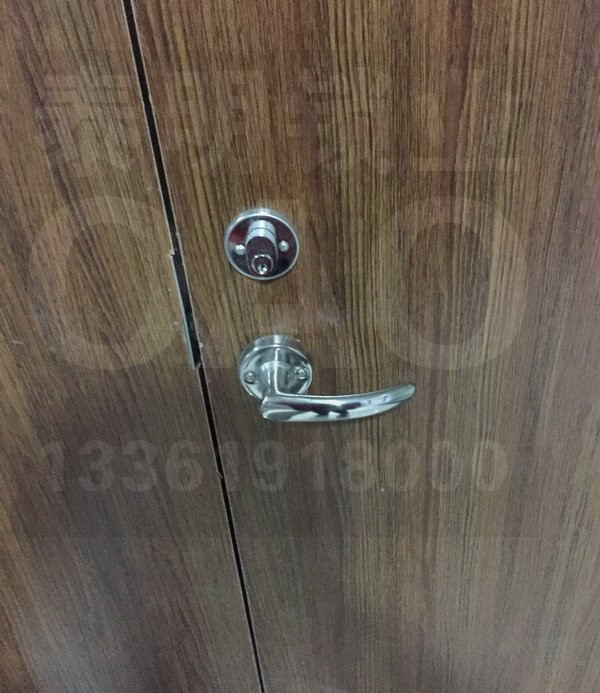

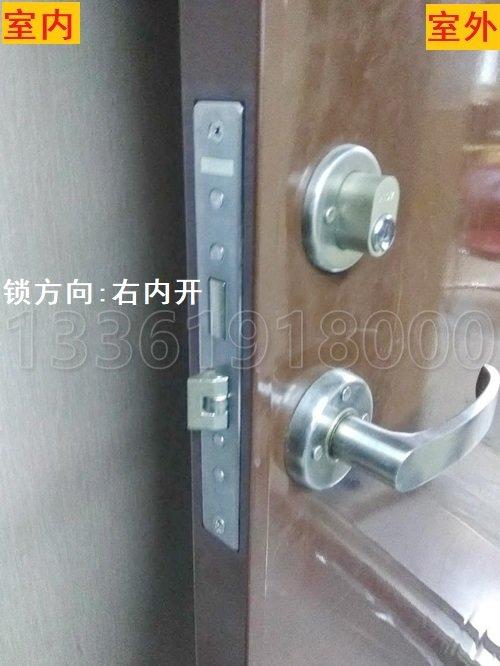

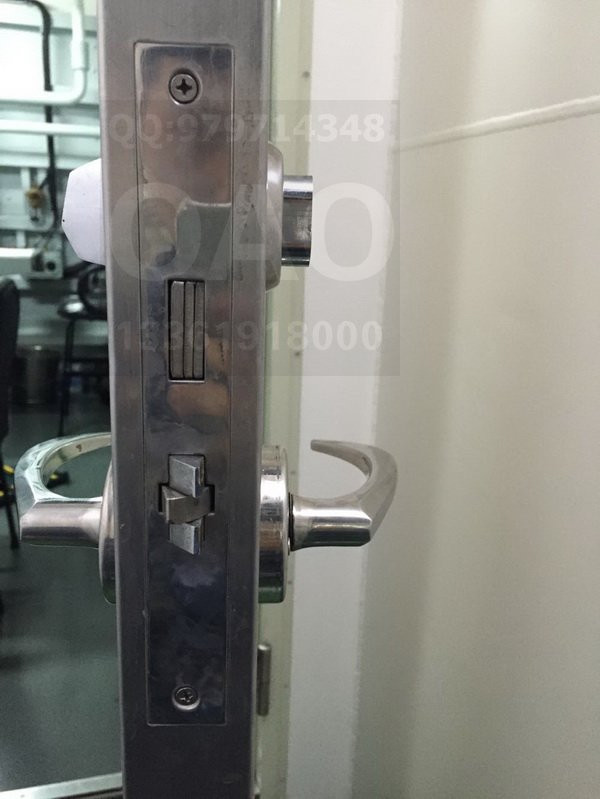

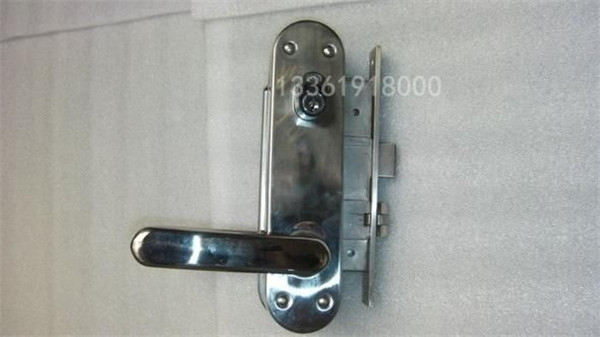

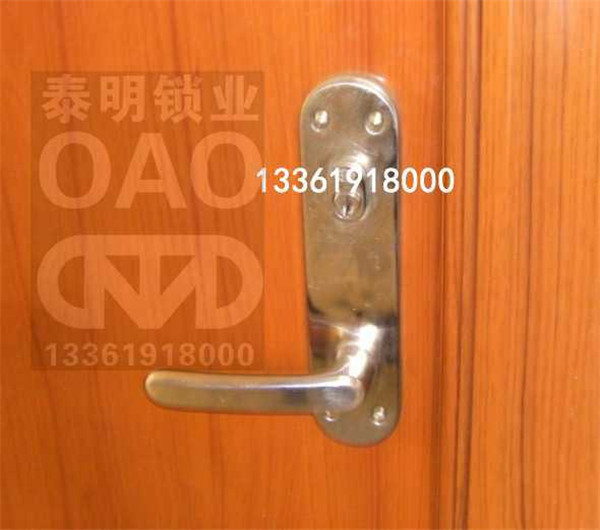

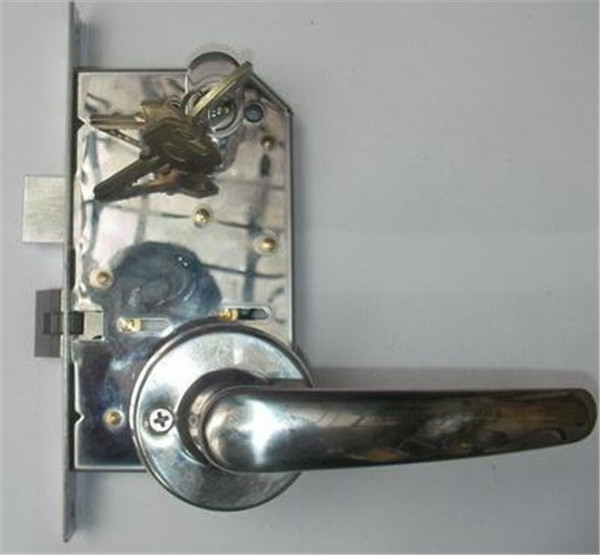

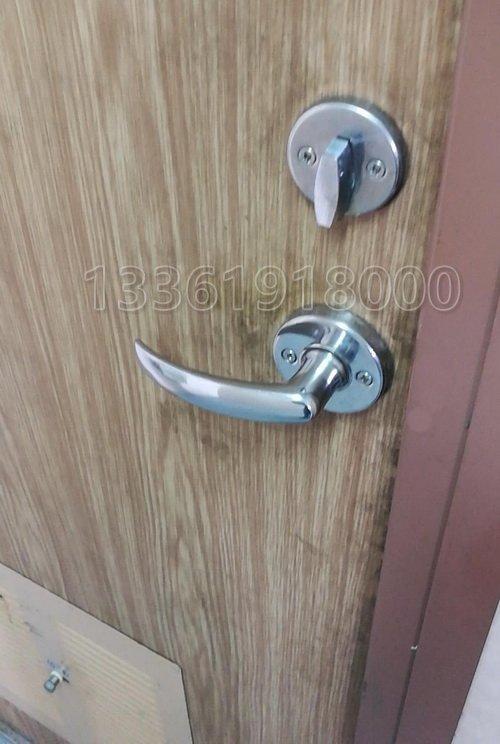

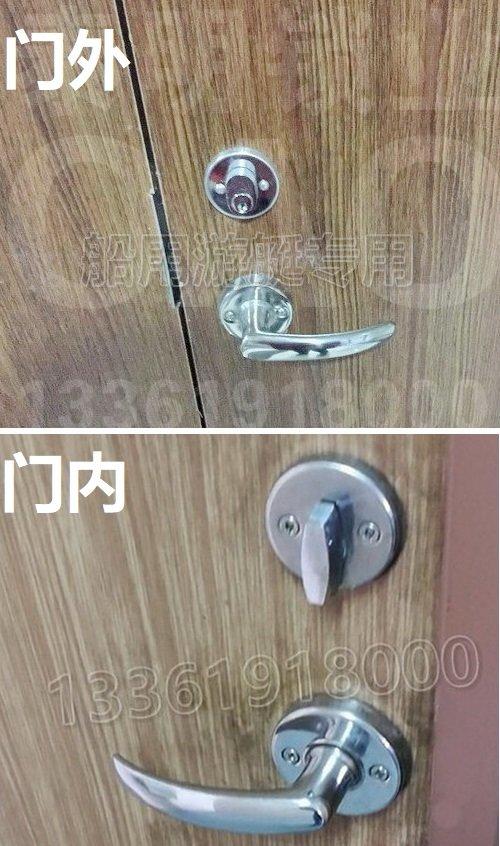

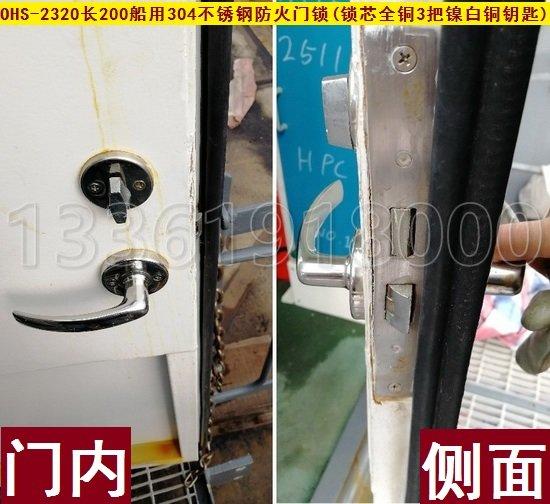

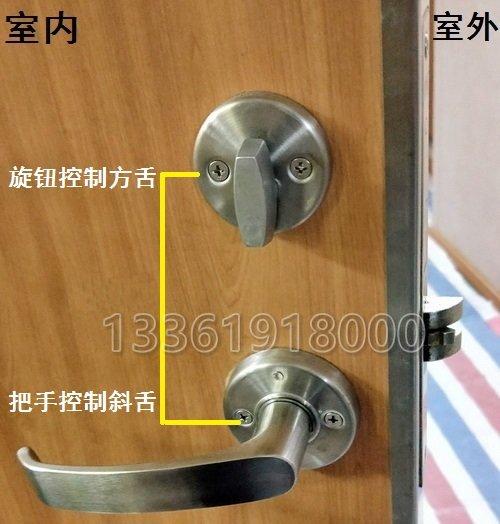

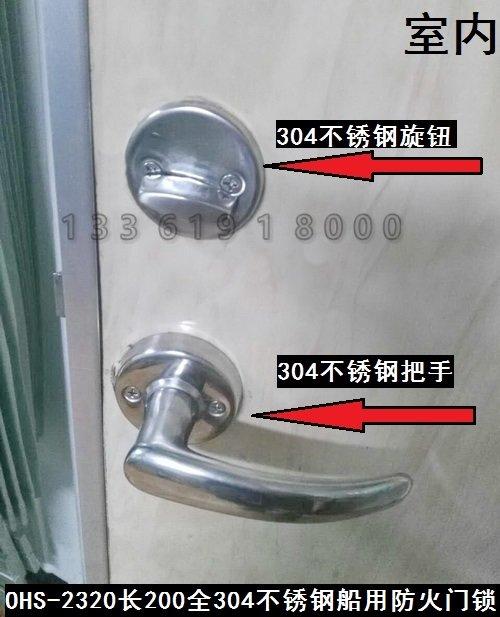

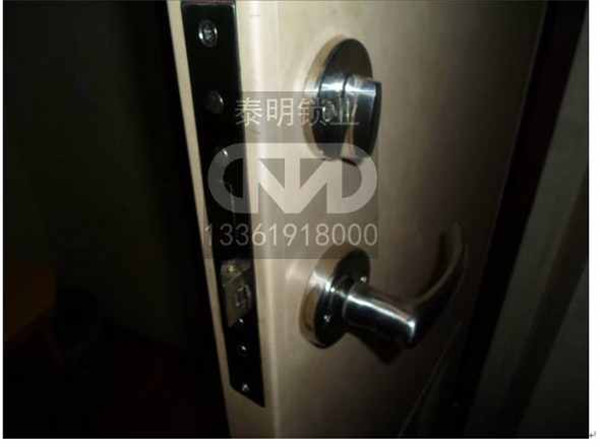

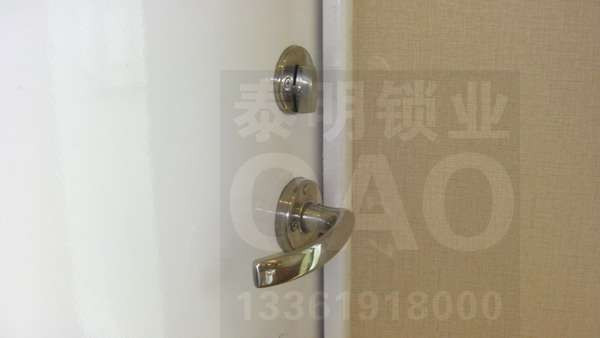

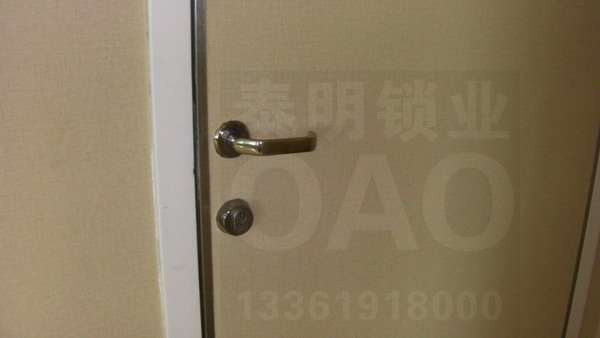

安裝後示意圖---常規鎖

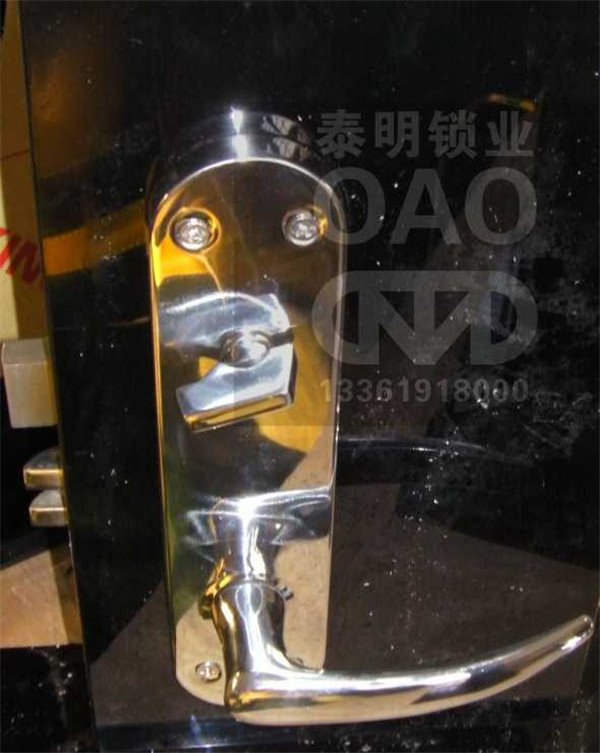

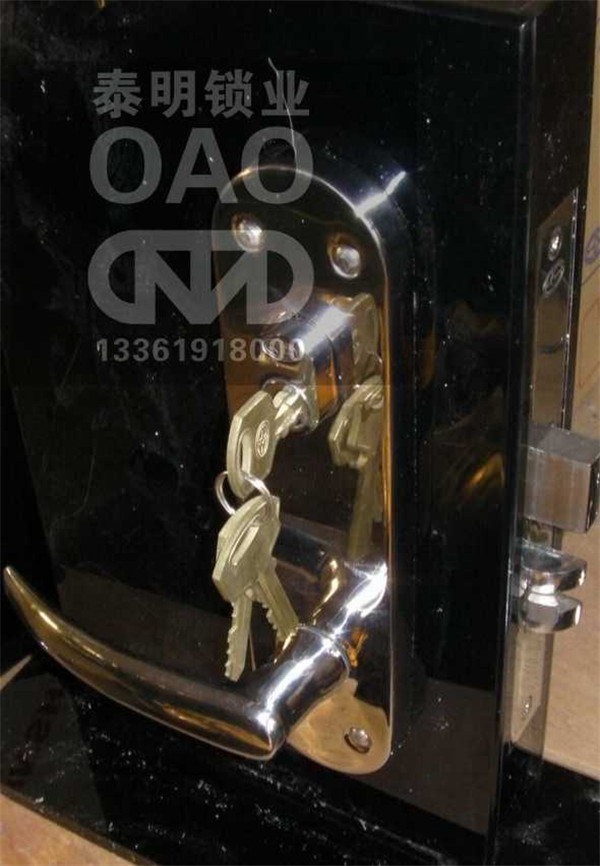

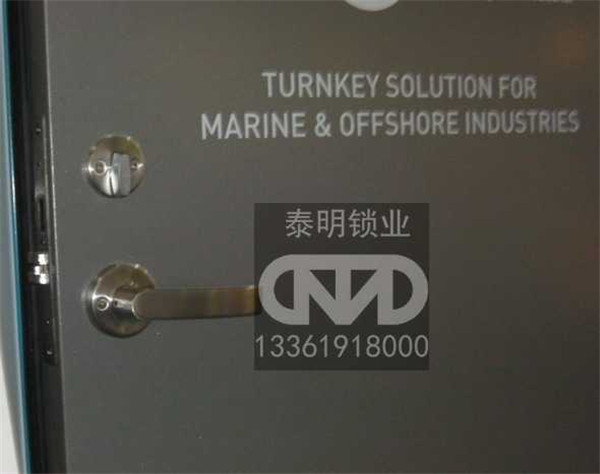

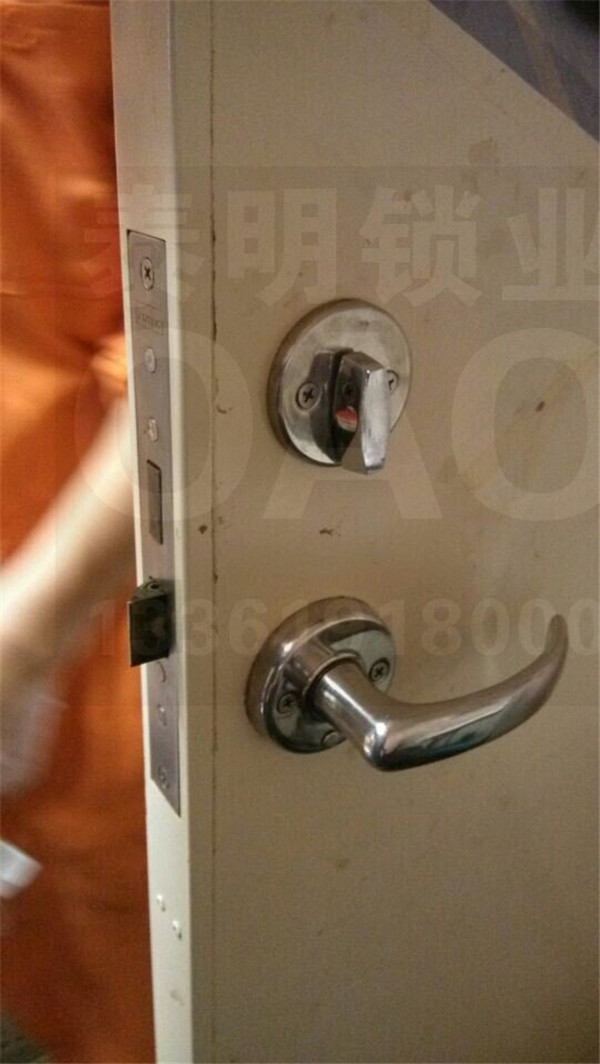

安裝後示意圖---帶裝飾護闆鎖

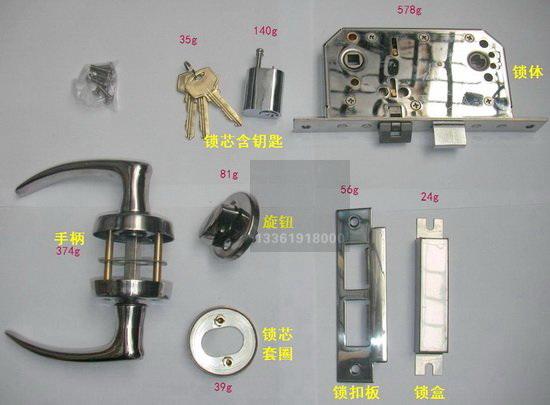

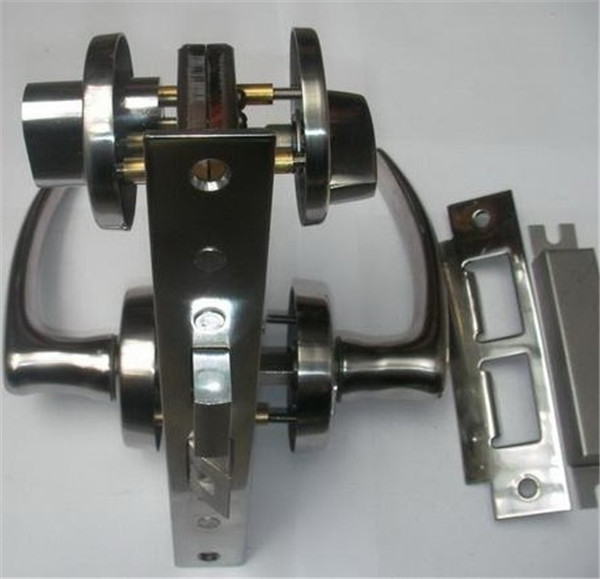

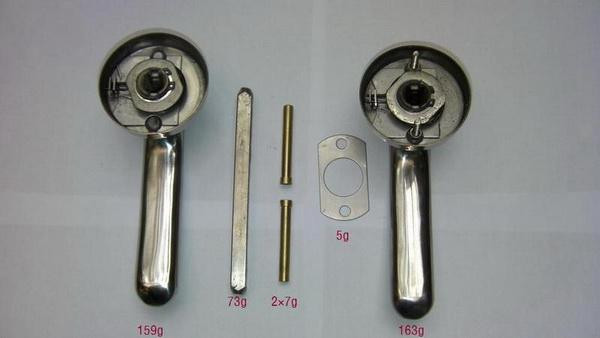

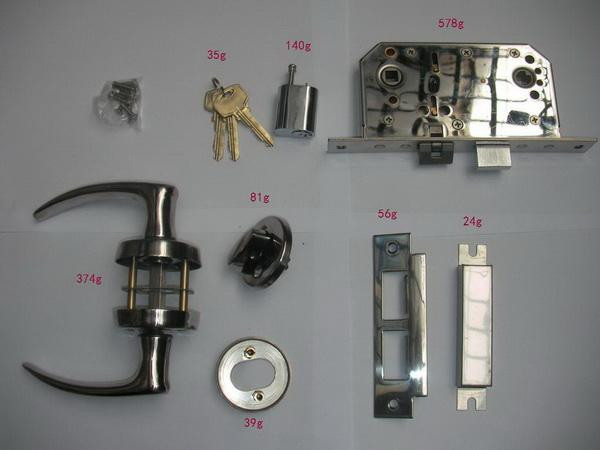

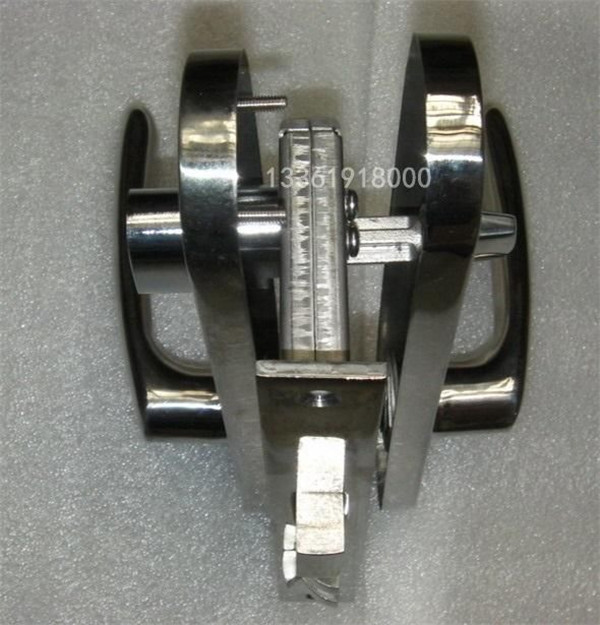

全套鎖配件分解

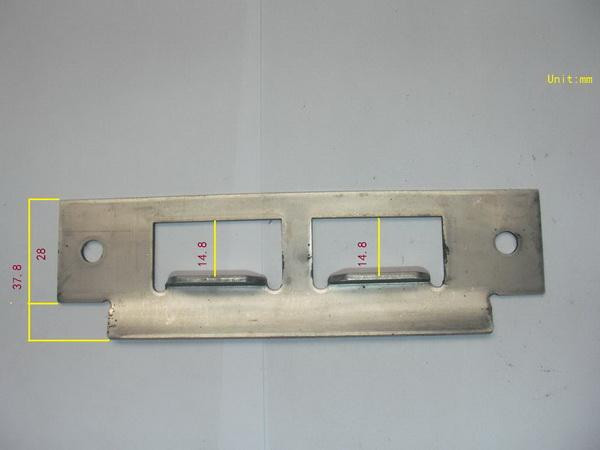

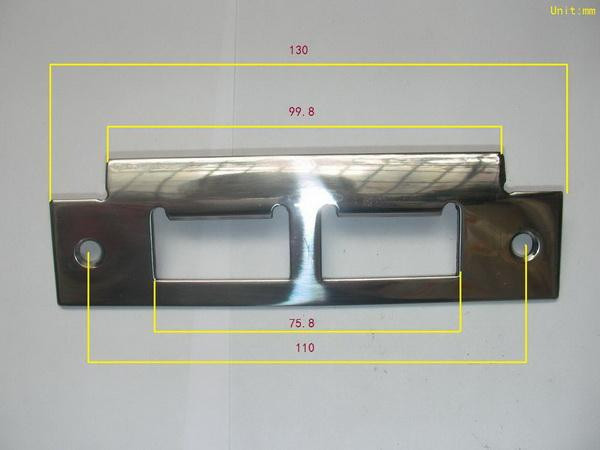

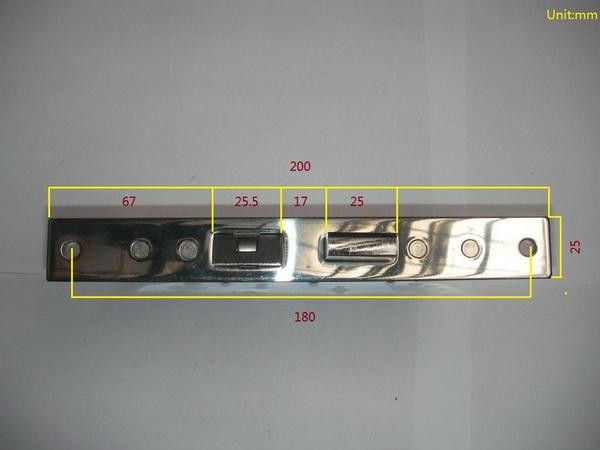

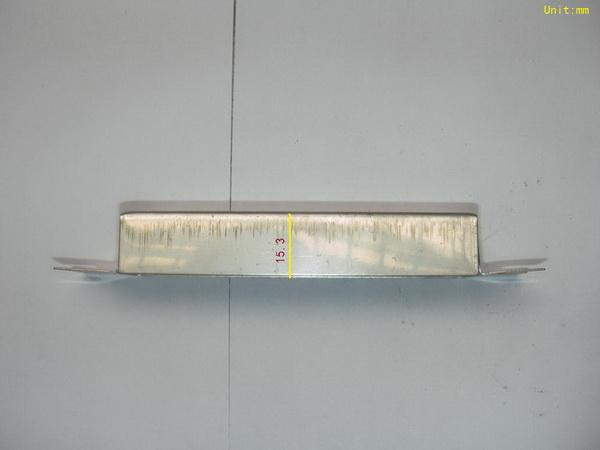

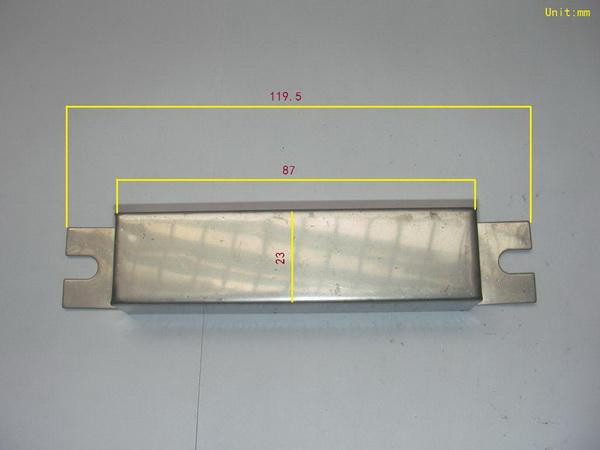

扣闆尺寸

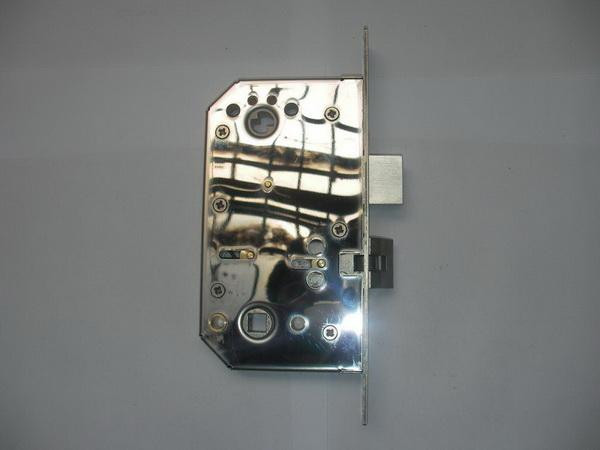

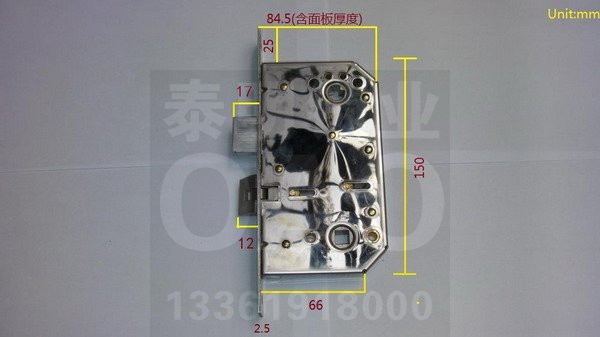

鎖體尺寸

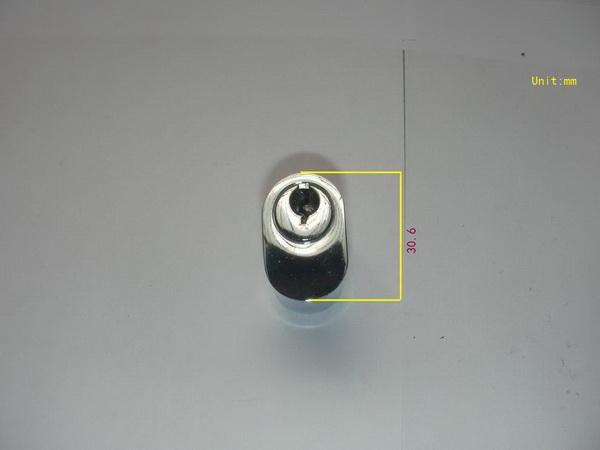

鎖芯尺寸

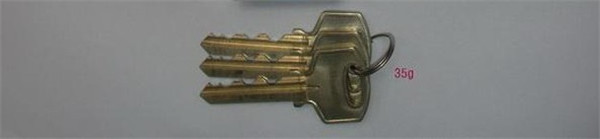

每鎖包含3把全銅鑰匙

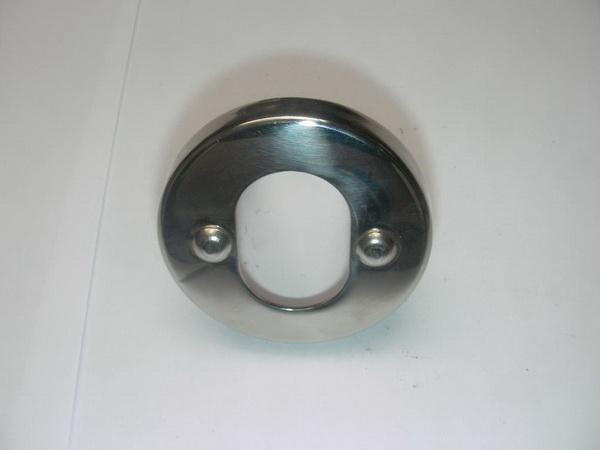

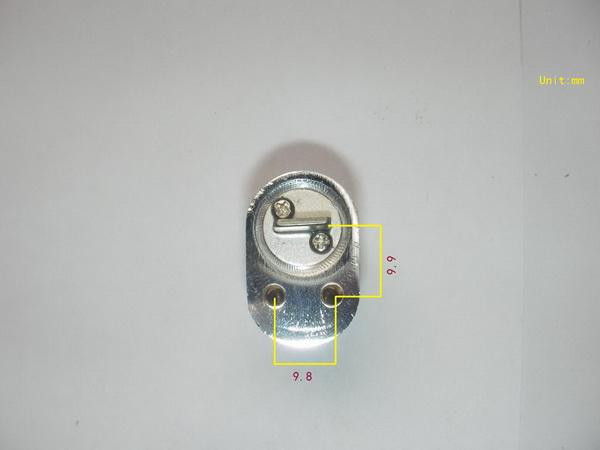

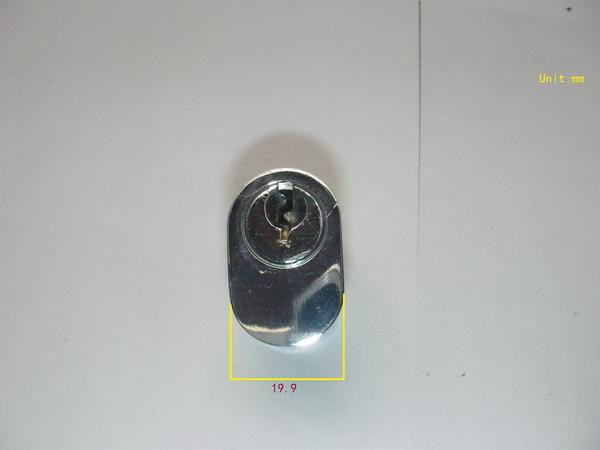

鎖芯套尺寸

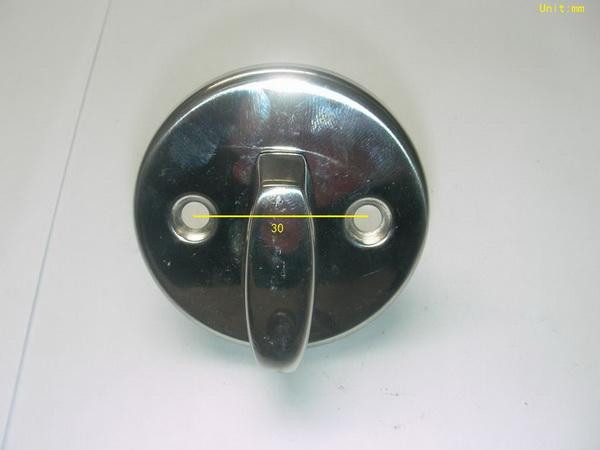

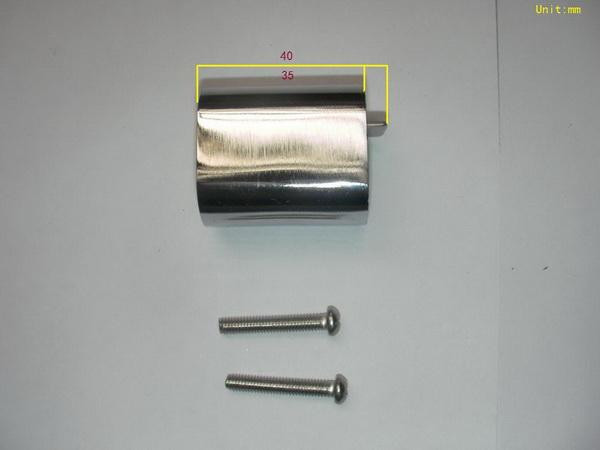

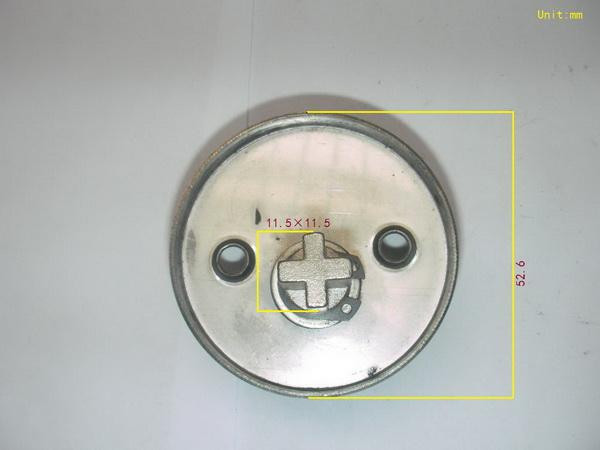

旋鈕尺寸

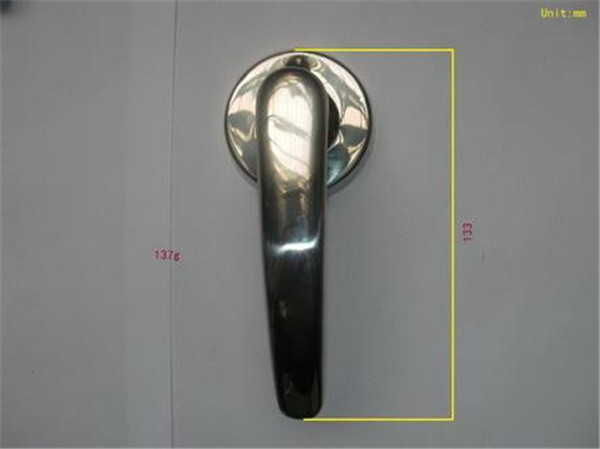

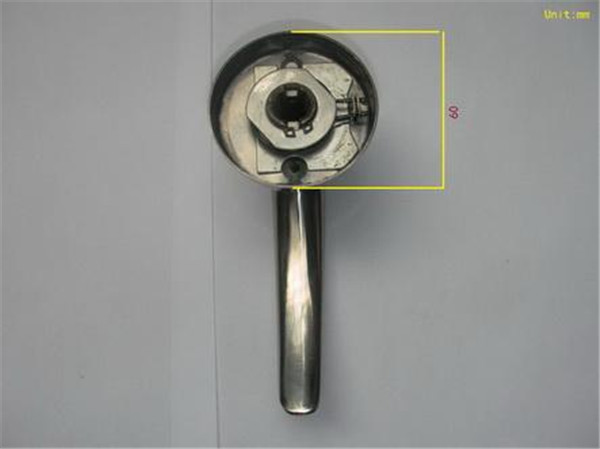

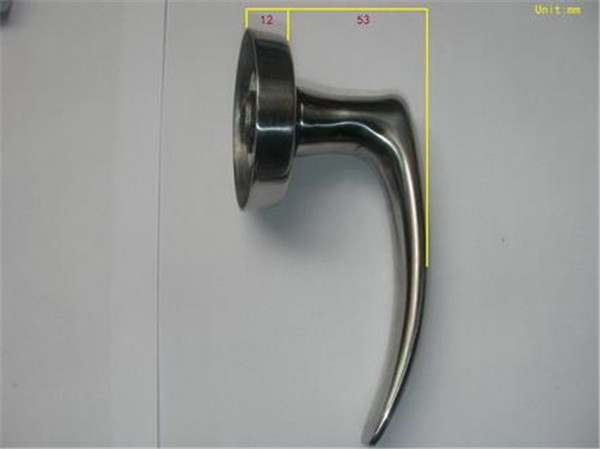

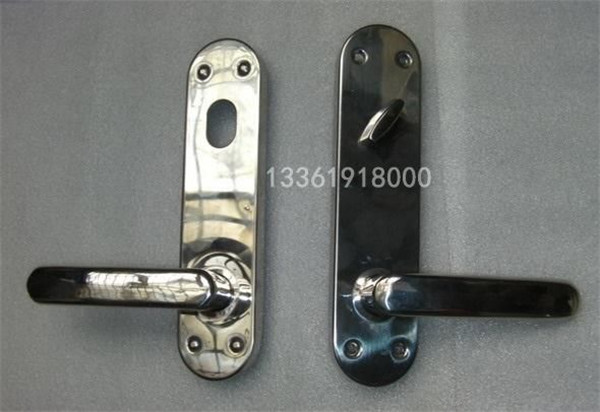

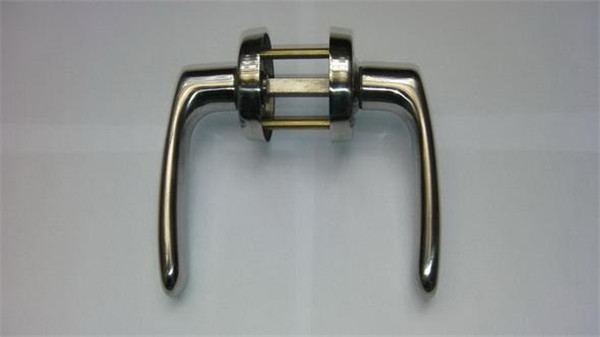

手柄尺寸

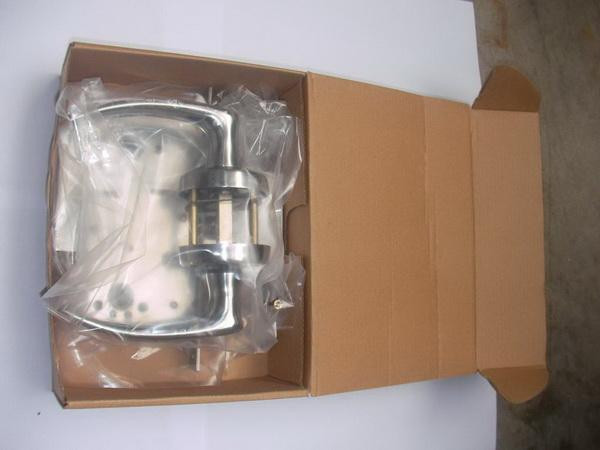

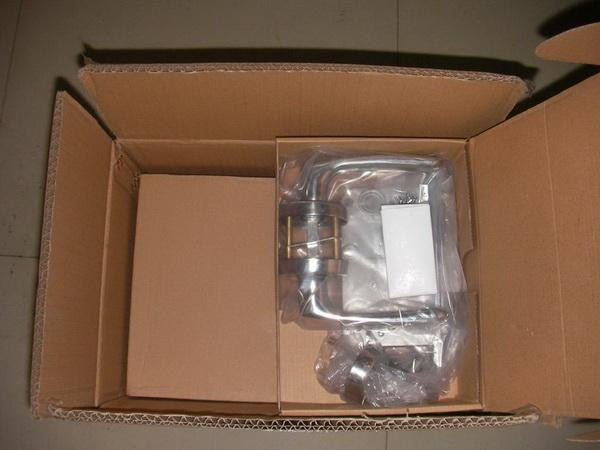

産品包裝圖

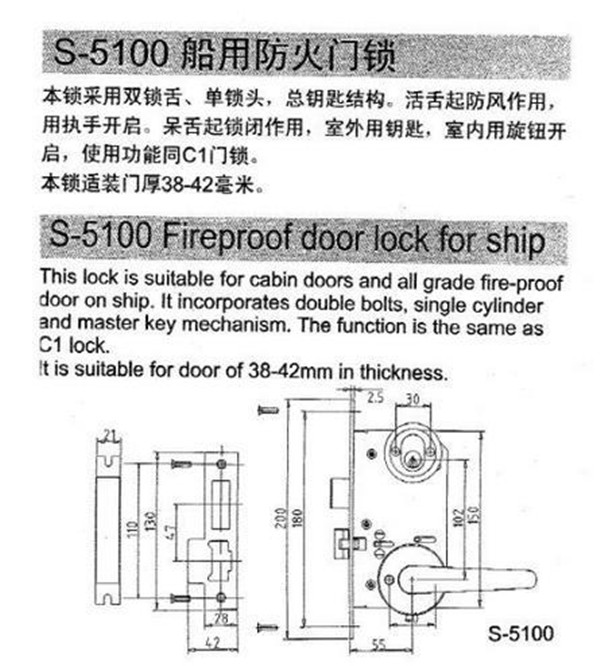

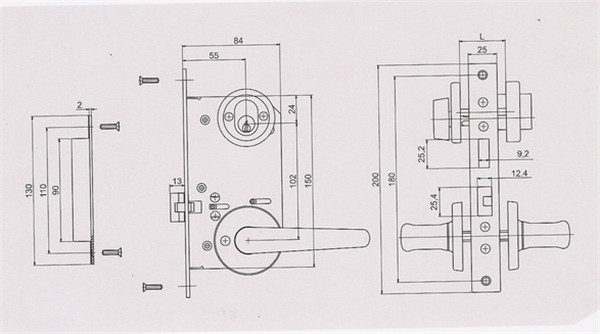

産品圖紙
